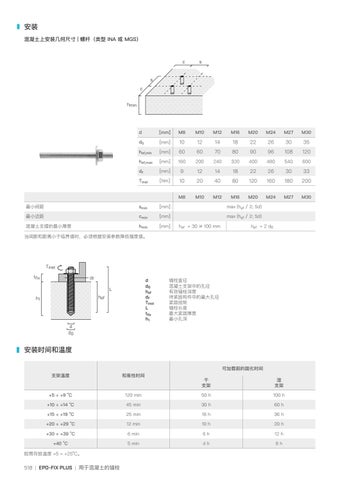

安装 混凝土上安装几何尺寸 | 螺杆（类型 INA 或 MGS）
c
s
s c hmin
d
[mm]
M8
M10
M12
M16
M20
M24
M27
M30
d0
[mm]
10
12
14
18
22
26
30
35
hef,min
[mm]
60
60
70
80
90
96
108
120
hef,max
[mm]
160
200
240
320
400
480
540
600
df
[mm]
9
12
14
18
22
26
30
33
Tinst
[Nm]
10
20
40
80
120
160
180
200
M8
M10
M12
M16
M20
M24
M27
M30
最小间距
smin
[mm]
max (hef / 2; 5d)
最小边距
cmin
[mm]
max (hef / 2; 5d)
混凝土支撑的最小厚度
hmin
[mm]
hef + 30 ≥ 100 mm
hef + 2 d0
当间距和距离小于临界值时，必须根据安装参数降低强度值。
Tinst tfix
df
d d0 hef df Tinst L tfix h1
L hef
h1
锚栓直径 混凝土支架中的孔径 有效锚栓深度 待紧固构件中的最大孔径 紧固扭矩 锚栓长度 最大紧固厚度 最小孔深
d d0
安装时间和温度 可加载前的固化时间 支架温度
和易性时间
+5 ÷ +9 °C
干 支架
湿 支架
120 min
50 h
100 h
+10 ÷ +14 °C
45 min
30 h
60 h
+15 ÷ +19 °C
25 min
18 h
36 h
+20 ÷ +29 °C
12 min
10 h
20 h
+30 ÷ +39 °C
6 min
6h
12 h
+40 °C
5 min
4h
8h
胶筒存放温度 +5 ÷ +25°C。
EPO-FIX PLUS
用于混凝土的锚栓
