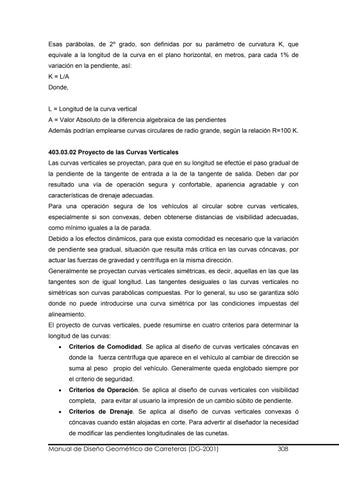

Esas parábolas, de 2º grado, son definidas por su parámetro de curvatura K, que equivale a la longitud de la curva en el plano horizontal, en metros, para cada 1% de variación en la pendiente, así: K = L/A Donde, L = Longitud de la curva vertical A = Valor Absoluto de la diferencia algebraica de las pendientes Además podrían emplearse curvas circulares de radio grande, según la relación R=100 K. 403.03.02 Proyecto de las Curvas Verticales Las curvas verticales se proyectan, para que en su longitud se efectúe el paso gradual de la pendiente de la tangente de entrada a la de la tangente de salida. Deben dar por resultado una vía de operación segura y confortable, apariencia agradable y con características de drenaje adecuadas. Para una operación segura de los vehículos al circular sobre curvas verticales, especialmente si son convexas, deben obtenerse distancias de visibilidad adecuadas, como mínimo iguales a la de parada. Debido a los efectos dinámicos, para que exista comodidad es necesario que la variación de pendiente sea gradual, situación que resulta más crítica en las curvas cóncavas, por actuar las fuerzas de gravedad y centrífuga en la misma dirección. Generalmente se proyectan curvas verticales simétricas, es decir, aquellas en las que las tangentes son de igual longitud. Las tangentes desiguales o las curvas verticales no simétricas son curvas parabólicas compuestas. Por lo general, su uso se garantiza sólo donde no puede introducirse una curva simétrica por las condiciones impuestas del alineamiento. El proyecto de curvas verticales, puede resumirse en cuatro criterios para determinar la longitud de las curvas: •
Criterios de Comodidad. Se aplica al diseño de curvas verticales cóncavas en donde la fuerza centrífuga que aparece en el vehículo al cambiar de dirección se suma al peso propio del vehículo. Generalmente queda englobado siempre por el criterio de seguridad.
•
Criterios de Operación. Se aplica al diseño de curvas verticales con visibilidad completa, para evitar al usuario la impresión de un cambio súbito de pendiente.
•
Criterios de Drenaje. Se aplica al diseño de curvas verticales convexas ó cóncavas cuando están alojadas en corte. Para advertir al diseñador la necesidad de modificar las pendientes longitudinales de las cunetas.
Manual de Diseño Geométrico de Carreteras (DG-2001)
308
