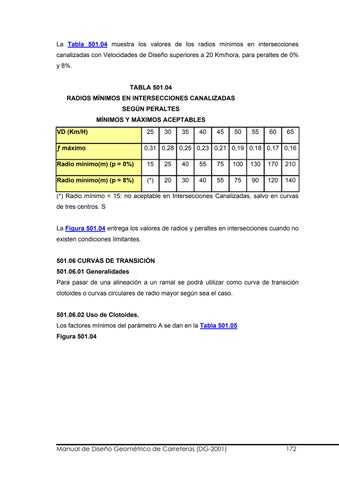

La Tabla 501.04 muestra los valores de los radios mínimos en intersecciones canalizadas con Velocidades de Diseño superiores a 20 Km/hora, para peraltes de 0% y 8%. TABLA 501.04 RADIOS MÍNIMOS EN INTERSECCIONES CANALIZADAS SEGÚN PERALTES MÍNIMOS Y MÁXIMOS ACEPTABLES VD (Km/H)
25
30
35
40
45
50
55
60
65
ƒ máximo
0,31 0,28 0,25 0,23 0,21 0,19 0,18 0,17 0,16
Radio mínimo(m) (p = 0%)
15
25
40
55
75
100
130
170
210
Radio mínimo(m) (p = 8%)
(*)
20
30
40
55
75
90
120
140
(*) Radio mínimo < 15: no aceptable en Intersecciones Canalizadas, salvo en curvas de tres centros. S La Figura 501.04 entrega los valores de radios y peraltes en intersecciones cuando no existen condiciones limitantes. 501.06 CURVAS DE TRANSICIÓN 501.06.01 Generalidades Para pasar de una alineación a un ramal se podrá utilizar como curva de transición clotoides o curvas circulares de radio mayor según sea el caso. 501.06.02 Uso de Clotoides. Los factores mínimos del parámetro A se dan en la Tabla 501.05 Figura 501.04
Manual de Diseño Geométrico de Carreteras (DG-2001)
172
