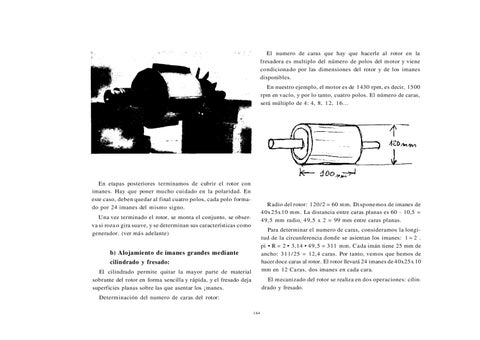

El numero de caras que hay que hacerle al rotor en la fresadora es multiplo del número de polos del motor y viene condicionado por las dimensiones del rotor y de los imanes disponibles. En nuestro ejemplo, el motor es de 1430 rpm, es decir, 1500 rpm en vacío, y por lo tanto, cuatro polos. El número de caras, será múltiplo de 4: 4, 8, 12, 1 6 . . .
En etapas posteriores terminamos de cubrir el rotor con imanes. Hay que poner mucho cuidado en la polaridad. En este caso, deben quedar al final cuatro polos, cada polo formado por 24 imanes del mismo signo.
Radio del rotor: 120/2 = 60 mm. Disponemos de imanes de 40x25x10 mm. La distancia entre caras planas es 60 - 10,5 = 49,5 mm radio, 49,5 x 2 = 99 mm entre caras planas.
Una vez terminado el rotor, se monta el conjunto, se observa si roza o gira suave, y se determinan sus características como generador. (ver más adelante)
Para determinar el numero de caras, consideramos la longitud de la circunferencia donde se asientan los imanes: 1 = 2 . pi • R = 2 • 3,14 • 49,5 = 311 mm. Cada imán tiene 25 mm de ancho: 311/25 = 12,4 caras. Por tanto, vemos que hemos de hacer doce caras al rotor. El rotor llevará 24 imanes de 40x25x 10 mm en 12 Caras, dos imanes en cada cara.
b) Alojamiento de imanes grandes mediante cilindrado y fresado: El cilindrado permite quitar la mayor parte de material sobrante del rotor en forma sencilla y rápida, y el fresado deja superficies planas sobre las que asentar los ¡manes.
El mecanizado del rotor se realiza en dos operaciones: cilindrado y fresado.
Determinación del numero de caras del rotor: 164
