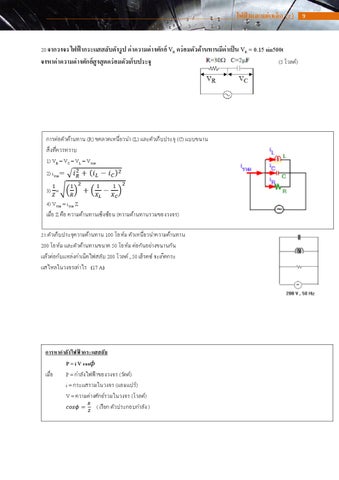

ไฟฟ้าและแม่เหล็ก (2)
20.จากวงจรไฟฟ้ ากระแสสลับดังรู ป ค่าความต่างศักย์ VR คร่ อมตัวต้านทานมีค่าเป็ น VR = 0.15 sin500t
จงหาค่าความต่างศักย์สูงสุ ดคร่ อมตัวเก็บประจุ
การต่อตัวต้านทาน (R) ขดลวดเหนี่ยวนา (L) และตัวเก็บประจุ (C) แบบขนาน สิ่ งที่ควรทราบ 1) VR = VC = VL = Vรวม 2) iรวม
√
3) = √( )
( (
) )
4) Vรวม = iรวม Z เมื่อ Z คือ ความต้านทานเชิงซ้อน (ความต้านทานรวมของวงจร) 21.ตัวเก็บประจุความต้านทาน 100 โอห์ม ตัวเหนี่ยวนาความต้านทาน 200 โอห์ม และตัวต้านทานขนาด 50 โอห์ม ต่อกันอย่างขนานกัน แล้วต่อกับแหล่งกาเนิดไฟสลับ 200 โวลต์ , 50 เฮิรตซ์ จะเกิดกระ แสไหลในวงจรเท่าไร (17 A)
การหากาลังไฟฟ้ากระแสสลับ P = i V cos เมื่อ P = กาลังไฟฟ้ าของวงจร (วัตต์) i = กระแสรวมในวงจร (แอมแปร์) V = ความต่างศักย์รวมในวงจร (โวลต์) ( เรี ยก ตัวประกอบกาลัง )
(5 โวลต์)
9
