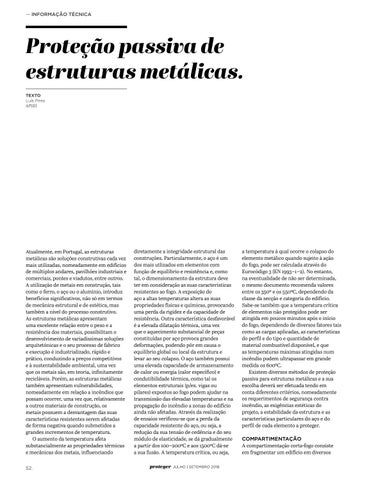

Proteção passiva de estruturas metálicas. TEXTO Luís Pires APSEI
Atualmente, em Portugal, as estruturas metálicas são soluções construtivas cada vez mais utilizadas, nomeadamente em edifícios de múltiplos andares, pavilhões industriais e comerciais, pontes e viadutos, entre outros. A utilização de metais em construção, tais como o ferro, o aço ou o alumínio, introduz benefícios significativos, não só em termos de mecânica estrutural e de estética, mas também a nível do processo construtivo. As estruturas metálicas apresentam uma excelente relação entre o peso e a resistência dos materiais, possibilitam o desenvolvimento de variadíssimas soluções arquitetónicas e o seu processo de fabrico e execução é industrializado, rápido e prático, conduzindo a preços competitivos e à sustentabilidade ambiental, uma vez que os metais são, em teoria, infinitamente recicláveis. Porém, as estruturas metálicas também apresentam vulnerabilidades, nomeadamente em relação a incêndios que possam ocorrer, uma vez que, relativamente a outros materiais de construção, os metais possuem a desvantagem das suas características resistentes serem afetadas de forma negativa quando submetidos a grandes incrementos de temperatura. O aumento da temperatura afeta substancialmente as propriedades térmicas e mecânicas dos metais, influenciando 52.
diretamente a integridade estrutural das construções. Particularmente, o aço é um dos mais utlizados em elementos com função de equilíbrio e resistência e, como tal, o dimensionamento da estrutura deve ter em consideração as suas características resistentes ao fogo. A exposição do aço a altas temperaturas altera as suas propriedades físicas e químicas, provocando uma perda da rigidez e da capacidade de resistência. Outra característica desfavorável é a elevada dilatação térmica, uma vez que o aquecimento substancial de peças constituídas por aço provoca grandes deformações, podendo pôr em causa o equilíbrio global ou local da estrutura e levar ao seu colapso. O aço também possui uma elevada capacidade de armazenamento de calor ou energia (calor específico) e condutibilidade térmica, como tal os elementos estruturais (p/ex. vigas ou pilares) expostos ao fogo podem ajudar na transmissão das elevadas temperaturas e na propagação do incêndio a zonas do edifício ainda não afetadas. Através da realização de ensaios verificou-se que a perda da capacidade resistente do aço, ou seja, a redução da sua tensão de cedência e do seu módulo de elasticidade, se dá gradualmente a partir dos 100 – 200ºC e aos 1500ºC dá-se a sua fusão. A temperatura crítica, ou seja, proteger JULHO | SETEMBRO 2018
a temperatura à qual ocorre o colapso do elemento metálico quando sujeito à ação do fogo, pode ser calculada através do Eurocódigo 3 (EN 1993 – 1 – 2). No entanto, na eventualidade de não ser determinada, o mesmo documento recomenda valores entre os 350º e os 550ºC, dependendo da classe da secção e categoria do edifício. Sabe-se também que a temperatura crítica de elementos não protegidos pode ser atingida em poucos minutos após o início do fogo, dependendo de diversos fatores tais como as cargas aplicadas, as características do perfil e do tipo e quantidade de material combustível disponível, e que as temperaturas máximas atingidas num incêndio podem ultrapassar em grande medida os 600ºC. Existem diversos métodos de proteção passiva para estruturas metálicas e a sua escolha deverá ser efetuada tendo em conta diferentes critérios, nomeadamente os requerimentos de segurança contra incêndio, as exigências estéticas do projeto, a estabilidade da estrutura e as características particulares do aço e do perfil de cada elemento a proteger. COMPARTIMENTAÇÃO A compartimentação corta-fogo consiste em fragmentar um edifício em diversos
