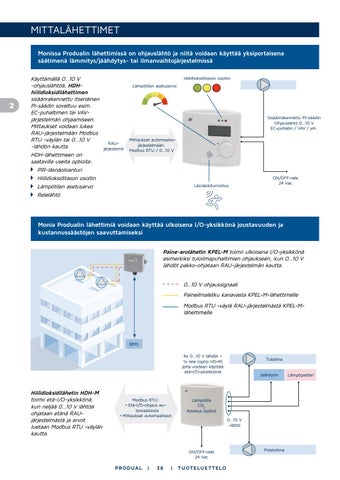

MITTALÄHETTIMET Monissa Produalin lähettimissä on ohjauslähtö ja niitä voidaan käyttää yksiportaisena säätimenä lämmitys/jäähdytys- tai ilmanvaihtojärjestelmissä
2
Käyttämällä 0…10 V -ohjauslähtöä, HDHhiilidioksidilähettimen sisäänrakennettu itsenäinen PI-säädin soveltuu esim. EC-puhaltimen tai VAVjärjestelmän ohjaamiseen. Mittaukset voidaan lukea RAU-järjestelmään Modbus RTU -väylän tai 0…10 V -lähdön kautta. HDH-lähettimeen on saatavilla useita optioita: PIR-läsnäoloanturi Hiilidioksiditason osoitin Lämpötilan asetusarvo Relelähtö
Hiilidioksiditason osoitin Lämpötilan asetusarvo
Sisäänrakennettu PI-säädin Ohjauslähtö 0…10 V EC-puhallin / VAV / ym. RAUjärjestemä
Mittaukset automaatiojärjestelmään: Modbus RTU / 0…10 V
Läsnäolotunnistus
ON/OFF-rele 24 Vac
Monia Produalin lähettimiä voidaan käyttää ulkoisena I/O-yksikkönä joustavuuden ja kustannussäästöjen saavuttamiseksi Paine-erolähetin KPEL-M toimii ulkoisena I/O-yksikkönä esimerkiksi tuloilmapuhaltimien ohjaukseen, kun 0…10 V lähdöt pakko-ohjataan RAU-järjestelmän kautta. 0…10 V ohjaussignaali Paineilmaletku kanavasta KPEL-M-lähettimelle Modbus RTU -väylä RAU-järjestelmästä KPEL-Mlähettimelle
BMS 4x 0…10 V lähdöt + 1x rele (optio HD-R) joita voidaan käyttää etä-I/O-yksikköinä
Hiilidioksidilähetin HDH-M toimii etä-I/O-yksikkönä, kun neljää 0…10 V lähtöä ohjataan etänä RAUjärjestelmästä ja arvot luetaan Modbus RTU -väylän kautta.
Modbus RTU: • Etä-I/O-ohjaus automaatiosta • Mittaukset automaatioon
36
Jäähdytin
Lämpötila CO2 Kosteus (optio) 0…10 V -lähtö
ON/OFF-rele 24 Vac
PRODUA L |
Tuloilma
| T UOT EL UE T T ELO
Poistoilma
Lämpöpatteri
