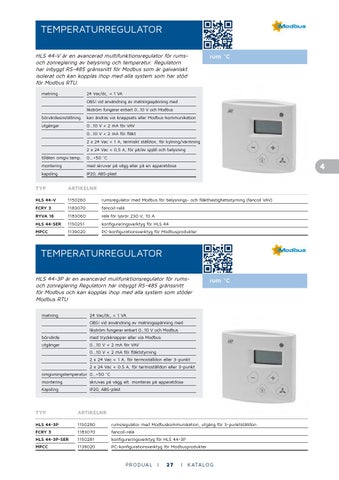

TEMPERATURREGULATOR HLS 44-V är en avancerad multifunktionsregulator för rumsoch zonreglering av belysning och temperatur. Regulatorn har inbyggt RS-485 gränssnitt för Modbus som är galvaniskt isolerat och kan kopplas ihop med alla system som har stöd för Modbus RTU. matning
24 Vac/dc, < 1 VA
OBS! vid användning av matningsspänning med
likström fungerar enbart 0…10 V och Modbus
rum °C
börvärdesinställning kan ändras via knappsats eller Modbus-kommunikation utgångar
0...10 V < 2 mA för VAV
0...10 V < 2 mA för fläkt
2 x 24 Vac < 1 A, termiskt ställdon, för kylning/värmning
2 x 24 Vac < 0,5 A, för på/av spjäll och belysning
tillåten omgiv.temp. 0...+50 °C montering
med skruvar på vägg eller på en apparatdosa
kapsling
IP20, ABS-plast
4
TYP ARTIKELNR HLS 44-V
1150260
rumsregulator med Modbus för belysnings- och fläkthastighetsstyrning (fancoil VAV)
FCRY 3
1183070
fancoil-relä
RYVA 16
1183060
relä för lysrör 230 V, 10 A
HLS 44-SER
1150251
konfigureringsverktyg för HLS 44
MPCC
1139020
PC-konfigurationsverktyg för Modbusprodukter
TEMPERATURREGULATOR HLS 44-3P är en avancerad mulifunktionsregulator för rumsoch zonreglering Regulatorn har inbyggt RS-485 gränssnitt för Modbus och kan kopplas ihop med alla system som stöder Modbus RTU matning
24 Vac/dc, < 1 VA
OBS! vid användning av matningsspänning med
likström fungerar enbart 0…10 V och Modbus
börvärde
med tryckknappar eller via Modbus
utgångar
0...10 V < 2 mA för VAV
0...10 V < 2 mA för fläktstyrning
2 x 24 Vac < 1 A, för termoställdon eller 3-punkt
2 x 24 Vac < 0.5 A, för termoställdon eller 3-punkt
rum °C
omgivningstemperatur 0…+50 °C montering
skruvas på vägg alt. monteras på apparatdosa
Kapsling
IP20, ABS-plast
TYP ARTIKELNR HLS 44-3P
1150280
FCRY 3
1183070
fancoil-relä
HLS 44-3P-SER
1150281
konfigureringsverktyg för HLS 44-3P
MPCC
1139020
PC-konfigurationsverktyg för Modbusprodukter
rumsregulator med Modbuskommunikation, utgång för 3-punktställdon
P R O D UA L
l
27
l
K ATA L O G
