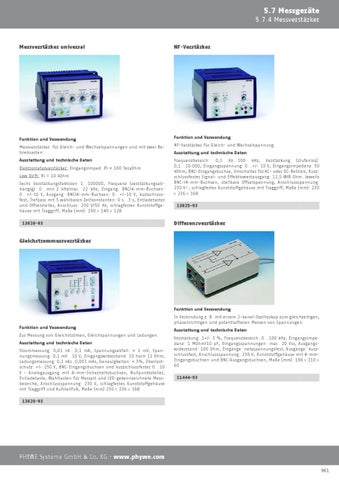

5.7 Messgeräte 5.7.4 Messverstärker
Messverstärker universal
NF-Verstärker
Funktion und Verwendung
Funktion und Verwendung
Messverstärker für Gleich- und Wechselspannungen und mit zwei Betriebsarten:
NF-Verstärker für Gleich- und Wechselspannung.
Ausstattung und technische Daten
Frequenzbereich: 0,1 Hz...100 kHz, Verstärkung (stufenlos): 0,1...10.000, Eingangsspannung: 0...+/- 10 V, Eingangsimpedanz: 50 kOhm, BNC-Eingangsbuchse, Umschalter für AC- oder DC-Betrieb, Kurzschlussfester Signal- und Effektivwertausgang: 12,5 W/8 Ohm. Jeweils BNC-/4-mm-Buchsen, stellbare Offsetspannung, Anschlussspannung: 230 V~, schlagfestes Kunststoffgehäuse mit Traggriff, Maße (mm): 230 x 236 x 168.
Elektrometerverstärker: Eingangsimped. Ri < 100 TeraOhm Low Drift: Ri = 10 kOhm Sechs Verstärkungsfaktoren 1...100000, Frequenz (verstärkungsabhängig): 0...min.2 kHz/max. 22 kHz, Eingang: BNC/4-mm-Buchsen: 0...+/-10 V, Ausgang: BNC/4-mm-Buchsen: 0...+/-10 V, kurzschlussfest, Tiefpass mit 5 wählbaren Zeitkonstanten: 0 s...3 s, Entladetaster und Offsetsteller, Anschluss: 230 V/50 Hz, schlagfestes Kunststoffgehäuse mit Traggriff, Maße (mm): 190 x 140 x 128 13626-93
Ausstattung und technische Daten
13625-93
Differenzverstärker
Gleichstrommessverstärker
Funktion und Verwendung
Funktion und Verwendung Zur Messung von Gleichströmen, Gleichspannungen und Ladungen. Ausstattung und technische Daten Strommessung: 0,01 nA...0,1 mA, Spannungsabfall: < 1 mV, Spannungsmessung: 0,1 mV...10 V, Eingangswiderstand: 10 hoch 11 Ohm, Ladungsmessung: 0,1 nAs..0,001 mAs, Genauigkeiten: < 3%, Überlastschutz: +/- 250 V, BNC-Eingangsbuchsen und kurzschlussfester 0...10 V - Analogausgang mit 4-mm-Sicherheitsbuchsen, Nullpunktsteller, Entladetaste, Wahltasten für Messart und LED-gekennzeichnete Messbereiche, Anschlussspannung: 230 V, schlagfestes Kunststoffgehäuse mit Traggriff und Aufstellfuß, Maße (mm) 230 x 236 x 168
In Verbindung z. B. mit einem 2-kanal-Oszilloskop zum gleichzeitigen, phasenrichtigen und potentialfreien Messen von Spannungen. Ausstattung und technische Daten Verstärkung: 1+/- 3 %, Frequenzbereich: 0...100 kHz, Eingangsimpedanz: 1 MOhm/10 pF, Eingangsspannungen: max. 20 Vss, Ausgangswiderstand: 100 Ohm, Eingänge: netzspannungsfest, Ausgänge: kurzschlussfest, Anschlussspannung: 230 V, Kunststoffgehäuse mit 4-mmEingangsbuchsen und BNC-Ausgangsbuchsen, Maße (mm): 190 x 110 x 60 11444-93
13620-93
PHYWE Systeme GmbH & Co. KG · www.phywe.com 961
