Mécanique 1.5.07-01/15
Vibrations mécaniques, acoustique
Mesure des longueurs d'onde et des fréquences dans le tube de Quincke Pour en savoir plus sur … Les ondes transversales et longitudinales La longueur d'onde L'amplitude La fréquence Le déphasage - L'interférence La vitesse du son dans l'air Le contour La loi de Weber-Fechner
Principe de l'expérience : Si une onde sonore d'une fréquence particulière est divisée en deux composantes cohérentes (comme, par exemple, des ondes lumineuses dans une expérience utilisant un interféromètre) et si la trajectoire de l'une de ces composantes est modifiée, il est possible de calculer la longueur d'onde de l'onde sonore et sa fréquence à partir du phénomène d'interférence enregistré avec un microphone.

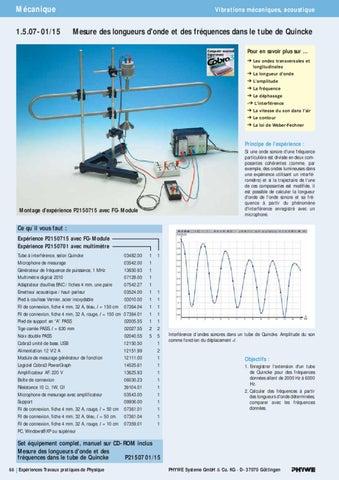

Montage d’expérience P2150715 avec FG-Module
Ce qu´il vous faut : Expérience P2150715 avec FG-Module Expérience P2150701 avec multimètre Tube à interférence, selon Quincke
03482.00
1
1
Microphone de mesurage
03542.00
1
Générateur de fréquence de puissance, 1 MHz
13650.93
1
Multimètre digital 2010
07128.00
1
Adaptateur douilles BNC / fiches 4 mm, une paire
07542.27
1
Emetteur acoustique / haut-parleur
03524.00
1
1
Pied à coulisse Vernier, acier inoxydable
03010.00
1
1
Fil de connexion, fiche 4 mm, 32 A, bleu, l = 150 cm
07364.04
1
1
Fil de connexion, fiche 4 mm, 32 A, rouge, l = 150 cm 07364.01
1
1
Pied de support en “A” PASS
02005.55
1
1
Tige carrée PASS, l = 630 mm
02027.55
2
2
Noix double PASS
02040.55
5
5 1
Interférence d´ondes sonores dans un tube de Quincke. Amplitude du son comme fonction du déplacement d.
Cobra3 unité de base, USB
12150.50
Alimentation 12 V/2 A
12151.99
2
Module de mesurage générateur de fonction
12111.00
1
Objectifs :
Logiciel Cobra3 PowerGraph
14525.61
1
Amplificateur AF, 220 V
13625.93
1
Boîte de connexion
06030.23
1
Résistance 10 Ω, 1W, G1
39104.01
1
1. Enregistrer l'extension d'un tube de Quincke pour des fréquences données allant de 2000 Hz à 6000 Hz.
Microphone de mesurage avec amplificateur
03543.00
1
Support
09906.00
1
Fil de connexion, fiche 4 mm, 32 A, rouge, l = 50 cm
07361.01
1
Fil de connexion, fiche 4 mm, 32 A, bleu, l = 50 cm
07361.04
1
Fil de connexion, fiche 4 mm, 32 A, rouge, l = 10 cm
07359.01
1
2. Calculer des fréquences à partir des longueurs d'onde déterminées, comparer avec les fréquences données.
PC, Windows® XP ou supérieur
Set équipement complet, manuel sur CD-ROM inclus Mesure des longueurs d'onde et des fréquences dans le tube de Quincke P21507 01/15 66 Expériences Travaux pratiques de Physique
