Mécanique
Dynamique

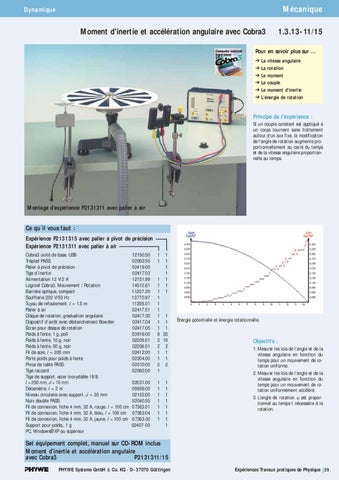

Moment d'inertie et accélération angulaire avec Cobra3
1.3.13-11/15
Pour en savoir plus sur … La vitesse angulaire La rotation Le moment Le couple Le moment d'inertie L'énergie de rotation
Principe de l'expérience : Si un couple constant est appliqué à un corps tournant sans frottement autour d'un axe fixe, la modification de l'angle de rotation augmente proportionnellement au carré du temps et de la vitesse angulaire proportionnelle au temps.
Montage d’expérience P2131311 avec palier à air
Ce qu´il vous faut : Expérience P2131315 avec palier à pivot de précision Expérience P2131311 avec palier à air Cobra3 unité de base, USB Trépied PASS Palier à pivot de précision Tige d´inertie Alimentation 12 V/2 A Logiciel Cobra3, Mouvement / Rotation Barrière optique, compact Soufflerie 230 V/50 Hz Tuyau de refoulement, l = 1.5 m Palier à air Disque de rotation, graduation angulaire Dispositif d´arrêt avec déclanchement Bowden Écran pour disque de rotation Poids à fente, 1 g, poli Poids à fente, 10 g, noir Poids à fente, 50 g, noir Fil de soie, l = 200 mm Porte poids pour poids à fente Pince de table PASS Tige raccord Tige de support, acier inoxydable 18/8, l = 250 mm, d = 10 mm Décamètre, l = 2 m Niveau circulaire avec support, d = 35 mm Noix double PASS Fil de connexion, fiche 4 mm, 32 A, rouge, l = 100 cm Fil de connexion, fiche 4 mm, 32 A, bleu, l = 100 cm Fil de connexion, fiche 4 mm, 32 A, jaune, l = 100 cm Support pour poids,, 1 g PC, Windows® XP ou supérieur
12150.50 02002.55 02419.00 02417.03 12151.99 14512.61 11207.20 13770.97 11205.01 02417.01 02417.02 02417.04 02417.05 03916.00 02205.01 02206.01 02412.00 02204.00 02010.00 02060.00 02031.00 09936.00 02122.00 02040.55 07363.01 07363.04 07363.02 02407-00
1 1
1 1 1 1 1 1 1
1 1 1 1 1 1 1 1 1 1 1 1 9 20 3 10 2 2 1 1 1 1 2 2 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
Énergie potentielle et énergie rotationnelle.
Objectifs : 1. Mesurer les lois de l'angle et de la vitesse angulaire en fonction du temps pour un mouvement de rotation uniforme. 2. Mesurer les lois de l'angle et de la vitesse angulaire en fonction du temps pour un mouvement de rotation uniformément accéléré. 3. L'angle de rotation est proportionnel au temps t nécessaire à la rotation.
Set équipement complet, manuel sur CD-ROM inclus Moment d'inertie et accélération angulaire avec Cobra3 P2131311/15 PHYWE Systeme GmbH & Co. KG · D - 37070 Göttingen
Expériences Travaux pratiques de Physique 29
