Mécanique
Dynamique

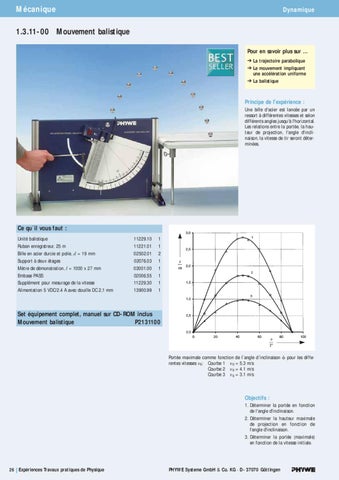

1.3.11-00 Mouvement balistique Pour en savoir plus sur … La trajectoire parabolique Le mouvement impliquant une accélération uniforme La balistique
Principe de l'expérience : Une bille d'acier est lancée par un ressort à différentes vitesses et selon différents angles jusqu'à l'horizontal. Les relations entre la portée, la hauteur de projection, l'angle d'inclinaison, la vitesse de tir seront déterminées.
Ce qu´il vous faut : Unité balistique
11229.10
1
Ruban enregistreur, 25 m
11221.01
1
Bille en acier durcie et polie, d = 19 mm
02502.01
2
Support à deux étages
02076.03
1
Mètre de démonstration, l = 1000 x 27 mm
03001.00
1
Embase PASS
02006.55
1
Supplément pour mesurage de la vitesse
11229.30
1
Alimentation 5 VDC/2.4 A avec douille DC 2,1 mm
13900.99
1
Set équipement complet, manuel sur CD-ROM inclus Mouvement balistique P2131100
Portée maximale comme fonction de l´angle d´inclinaison pour les differentes vitesses v0: Courbe 1 v0 = 5.3 m/s Courbe 2 v0 = 4.1 m/s Courbe 3 v0 = 3.1 m/s
Objectifs : 1. Déterminer la portée en fonction de l'angle d'inclinaison. 2. Déterminer la hauteur maximale de projection en fonction de l'angle d'inclinaison. 3. Déterminer la portée (maximale) en fonction de la vitesse initiale.
