Électricité
Oscillations et ondes électromagnétiques

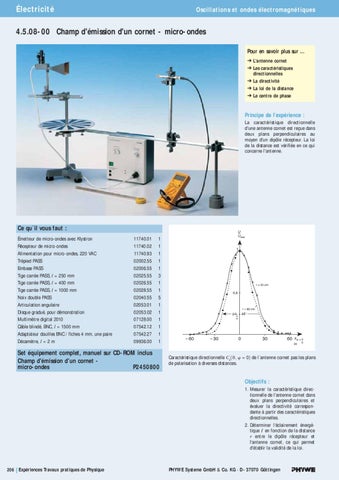

4.5.08-00 Champ d'émission d'un cornet - micro-ondes Pour en savoir plus sur … L'antenne cornet Les caractéristiques directionnelles La directivité La loi de la distance Le centre de phase
Principe de l’expérience : La caractéristique directionnelle d'une antenne cornet est reçue dans deux plans perpendiculaires au moyen d'un dipôle récepteur. La loi de la distance est vérifiée en ce qui concerne l'antenne.
Ce qu´il vous faut : Émetteur de micro-ondes avec Klystron
11740.01
1
Récepteur de micro-ondes
11740.02
1
Alimentation pour micro-ondes, 220 VAC
11740.93
1
Trépied PASS
02002.55
1
Embase PASS
02006.55
1
Tige carrée PASS, l = 250 mm
02025.55
3
Tige carrée PASS, l = 400 mm
02026.55
1
Tige carrée PASS, l = 1000 mm
02028.55
1
Noix double PASS
02040.55
5
Articulation angulaire
02053.01
1
Disque gradué, pour démonstration
02053.02
1
Multimètre digital 2010
07128.00
1
Câble blindé, BNC, l = 1500 mm
07542.12
1
Adaptateur douilles BNC / fiches 4 mm, une paire
07542.27
1
Décamètre, l = 2 m
09936.00
1
Set équipement complet, manuel sur CD-ROM inclus Champ d'émission d'un cornet micro-ondes P2450800
Caractéristique directionnelle Cu(, = 0) de l´antenne cornet pas les plans de polarisation à diverses distances.
Objectifs : 1. Mesurer la caractéristique directionnelle de l'antenne cornet dans deux plans perpendiculaires et évaluer la directivité correspondante à partir des caractéristiques directionnelles. 2. Déterminer l'éclairement énergétique I en fonction de la distance r entre le dipôle récepteur et l'antenne cornet, ce qui permet d'établir la validité de la loi.
