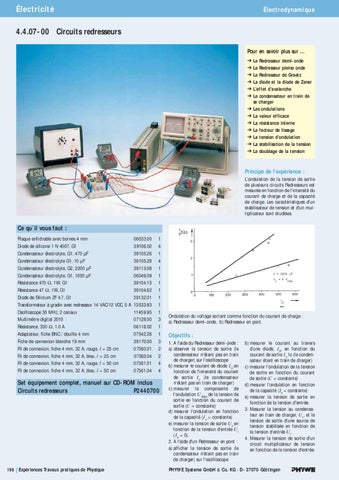

Électricité
Électrodynamique
4.4.07-00 Circuits redresseurs Pour en savoir plus sur … Le Redresseur demi-onde Le Redresseur pleine onde Le Redresseur de Graetz La diode et la diode de Zener L'effet d'avalanche Le condensateur en train de se charger Les ondulations La valeur efficace La résistance interne Le facteur de lissage La tension d'ondulation La stabilisation de la tension Le doublage de la tension
Principe de l’expérience : L'ondulation de la tension de sortie de plusieurs circuits Redresseurs est mesurée en fonction de l'intensité du courant de charge et de la capacité de charge. Les caractéristiques d'un stabilisateur de tension et d'un multiplicateur sont étudiées.
Ce qu´il vous faut : Plaque enfichable avec bornes 4 mm
06033.00
1
Diode de silicone 1 N 4007, G1
39106.02
4
Condensateur électrolyte, G1, 470 µF
39105.26
1
Condensateur électrolyte G1, 10 µF
39105.28
4
Condensateur électrolyte, G2, 2200 µF
39113.08
1
Condensateur électrolyte, G1, 1000 µF
06049.09
1
Résistance 470 Ω, 1W, G1
39104.15
1
Résistance 47 Ω, 1W, G1
39104.62
1
Diode de Silicium ZF 4.7, G1
39132.01
1
Transformateur à gradin avec redresseur 14 VAC/12 VDC, 5 A 13533.93
1
Oscilloscope 30 MHz, 2 canaux
11459.95
1
Multimètre digital 2010
07128.00
3
Ondulation du voltage sortant comme fonction du courant de charge : a) Redresseur demi-onde, b) Redresseur en pont.
Résistance, 330 Ω, 1.0 A
06116.02
1
Adaptateur, fiche BNC / douille 4 mm
07542.26
1
Objectifs :
Fiche de connexion blanche 19 mm
39170.00
3
Fil de connexion, fiche 4 mm, 32 A, rouge, l = 25 cm
07360.01
2
Fil de connexion, fiche 4 mm, 32 A, bleu, l = 25 cm
07360.04
2
Fil de connexion, fiche 4 mm, 32 A, rouge, l = 50 cm
07361.01
4
Fil de connexion, fiche 4 mm, 32 A, bleu, l = 50 cm
07361.04
4
1. A l'aide du Redresseur demi-onde : a) observer la tension de sortie (le condensateur n'étant pas en train de charger) sur l'oscilloscope b) mesurer le courant de diode ID en fonction de l'intensité du courant de sortie Io (le condensateur n'étant pas en train de charger) c) mesurer la composante de l'ondulation UACpp de la tension de sortie en fonction du courant de sortie (C = constante) d) mesurer l'ondulation en fonction de la capacité (Io = constante) e) mesurer la tension de sortie Uo en fonction de la tension d'entrée Ui (Io = 0). 2. A l'aide d'un Redresseur en pont : a) afficher la tension de sortie (le condensateur n'étant pas en train de charger) sur l'oscilloscope
Set équipement complet, manuel sur CD-ROM inclus Circuits redresseurs P2440700
196 Expériences Travaux pratiques de Physique
b) mesurer le courant au travers d'une diode, ID, en fonction du courant de sortie Io lo (le condensateur étant en train de charger) c) mesurer l'ondulation de la tension de sortie en fonction du courant de sortie (C = constante) d) mesurer l'ondulation en fonction de la capacité (Io = constante) e) mesurer la tension de sortie en fonction de la tension d'entrée. 3. Mesurer la tension au condensateur en train de charger, Uc, et la tension de sortie d'une source de tension stabilisée en fonction de la tension d'entrée Ui. 4. Mesurer la tension de sortie d'un circuit multiplicateur de tension en fonction de la tension d'entrée.
