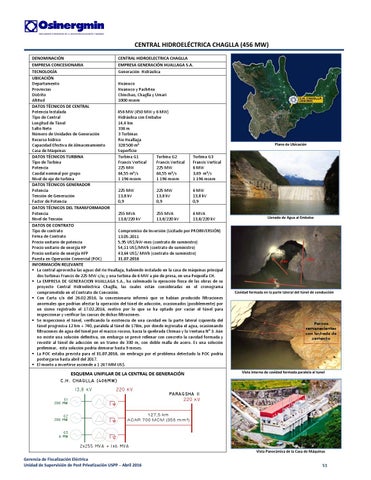

CENTRAL HIDROELÉCTRICA CHAGLLA (456 MW)
DENOMINACIÓN CENTRAL HIDROELECTRICA CHAGLLA EMPRESA CONCESIONARIA EMPRESA GENERACIÓN HUALLAGA S.A. TECNOLOGÍA Generación Hidráulica UBICACIÓN Departamento Huánuco Provincias Huánuco y Pachitea Distrito Chinchao, Chaglla y Umari Altitud 1000 msnm DATOS TÉCNICOS DE CENTRAL Potencia Instalada 456 MW (450 MW y 6 MW) Tipo de Central Hidráulica con Embalse Longitud de Túnel 14,4 km Salto Neto 336 m Número de Unidades de Generación 3 Turbinas Recurso hídrico Rio Huallaga Capacidad Efectiva de Almacenamiento 328 500 m³ Casa de Máquinas Superficie DATOS TÉCNICOS TURBINA Turbina G1 Turbina G2 Turbina G3 Tipo de Turbina Francis Vertical Francis Vertical Francis Vertical Potencia 225 MW 225 MW 6 MW Caudal nominal por grupo 64,55 m³/s 64,55 m³/s 3,69 m³/s Nivel de eje de turbina 1 196 msnm 1 196 msnm 1 196 msnm DATOS TÉCNICOS GENERADOR Potencia 225 MW 225 MW 6 MW Tensión de Generación 13,8 kV 13,8 kV 13,8 kV Factor de Potencia 0,9 0,9 0,9 DATOS TÉCNICOS DEL TRANSFORMADOR Potencia 255 MVA 255 MVA 6 MVA Nivel de Tensión 13,8/220 kV 13,8/220 kV 13,8/220 kV DATOS DE CONTRATO . Tipo de contrato Compromiso de Inversión (Licitado por PROINVERSIÓN) Firma de Contrato 13.05.2011 Precio unitario de potencia 5,95 US$/kW‐mes (contrato de suministro) Precio unitario de energía HP 54,11 US$/MWh (contrato de suministro) Precio unitario de energía HFP 43,64 US$/ MWh (contrato de suministro) Puesta en Operación Comercial (POC) 31.07.2016 INFORMACIÓN RELEVANTE La central aprovecha las aguas del río Huallaga, habiendo instalado en la casa de máquinas principal dos turbinas Francis de 225 MW c/u; y una turbina de 6 MW a pie de presa, en una Pequeña CH. La EMPRESA DE GENERACION HUALLAGA S.A., ha culminado la ejecución física de las obras de su proyecto Central Hidroeléctrica Chaglla, las cuales están consideradas en el cronograma comprometido en el Contrato de Concesión. Con Carta s/n del 26.02.2016, la concesionaria informó que se habían producido filtraciones anormales que podrían afectar la operación del túnel de aducción, ocasionados (posiblemente) por un sismo registrado el 17.02.2016, motivo por lo que se ha optado por vaciar el túnel para inspeccionar y verificar las causas de dichas filtraciones. Se inspeccionó el túnel, verificando la existencia de una cavidad en la parte lateral izquierda del túnel progresiva 12 km + 740, paralela al túnel de 178m, por donde ingresaba el agua, ocasionando filtraciones de agua del túnel por el macizo rocoso, hacia la quebrada Chimao y la Ventana N° 3. Aún no existe una solución definitiva, sin embargo se prevé rellenar con concreto la cavidad formada y revestir al túnel de aducción en un tramo de 330 m, con doble malla de acero. Es una solución preliminar, esta solución podría demorar hasta 9 meses. La POC estaba prevista para el 31.07.2016, sin embrago por el problema detectado la POC podría postergarse hasta abril del 2017. El monto a invertirse asciende a 1 247 MM US$.
13,8 kV
Cavidad formada en la parte lateral del túnel de conducción
PARAGSHA II
220 kV
G1 200 MW
G2 200 MW
Llenado de Agua al Embalse
220 kV
Vista interna de cavidad formada paralela al tunel
ESQUEMA UNIFILAR DE LA CENTRAL DE GENERACIÓN
C.H. CHAGLLA (406MW)
Plano de Ubicación
127,5 km ACAR 700 MCM (355 mm²)
G3 6 MW
2x255 MVA + 1x6 MVA
Gerencia de Fiscalización Eléctrica Unidad de Supervisión de Post Privatización USPP – Abril 2016
Vista Panorámica de la Casa de Máquinas
