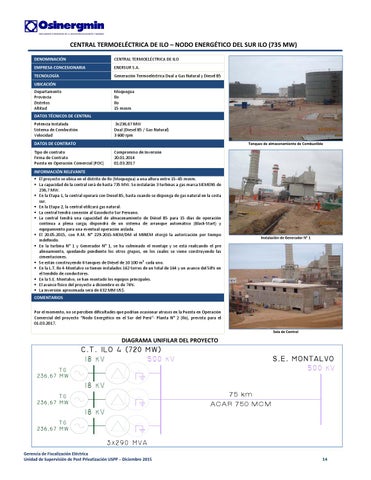

CENTRAL TERMOELÉCTRICA DE ILO – NODO ENERGÉTICO DEL SUR ILO (735 MW) DENOMINACIÓN
CENTRAL TERMOELÉCTRICA DE ILO
EMPRESA CONCESIONARIA
ENERSUR S.A.
TECNOLOGÍA
Generación Termoeléctrica Dual a Gas Natural y Diesel B5
UBICACIÓN Departamento Provincia Distritos Altitud
Moquegua Ilo Ilo 15 msnm
DATOS TÉCNICOS DE CENTRAL Potencia Instalada Sistema de Combustión Velocidad
3x236,67 MW Dual (Diesel B5 / Gas Natural) 3 600 rpm
DATOS DE CONTRATO
Tanques de almacenamiento de Combustible
Tipo de contrato Firma de Contrato Puesta en Operación Comercial (POC)
Compromiso de Inversión 20.01.2014 01.03.2017
INFORMACIÓN RELEVANTE El proyecto se ubica en el distrito de Ilo (Moquegua) a una altura entre 15–65 msnm. La capacidad de la central será de hasta 735 MW. Se instalarán 3 turbinas a gas marca SIEMENS de 236,7 MW. En la Etapa 1, la central operará con Diesel B5, hasta cuando se disponga de gas natural en la costa sur. En la Etapa 2, la central utilizará gas natural. La central tendrá conexión al Gasoducto Sur Peruano. La central tendrá una capacidad de almacenamiento de Diésel B5 para 15 días de operación continua a plena carga; dispondrá de un sistema de arranque automático (Black‐Start) y equipamiento para una eventual operación aislada. El 20.05.2015, con R.M. N° 229‐2015‐MEM/DM el MINEM otorgó la autorización por tiempo indefinido. En la turbina N° 1 y Generador N° 1, se ha culminado el montaje y se está realizando el pre alineamiento, quedando pendiente los otros grupos, en los cuales se viene construyendo las cimentaciones. Se están construyendo 6 tanques de Diésel de 10 100 m3 cada uno. En la L.T. Ilo 4‐Montalvo se tienen instalados 162 torres de un total de 164 y un avance del 58% en el tendido de conductores. En la S.E. Montalvo, se han montado los equipos principales. El avance físico del proyecto a diciembre es de 76%. La inversión aproximada será de 432 MM US$.
Instalación de Generador N° 1
COMENTARIOS Por el momento, no se perciben dificultades que podrían ocasionar atrasos en la Puesta en Operación Comercial del proyecto “Nodo Energético en el Sur del Perú”‐ Planta N° 2 (Ilo), prevista para el 01.03.2017.
Sala de Control
DIAGRAMA UNIFILAR DEL PROYECTO
C.T. ILO 4 (720 MW ) S.E. MONTALVO
500 kV
18 kV
500 kV
TG 236,67 MW
18 kV 75 km
TG 236,67 MW
ACAR 750 M C M
18 kV TG 236,67 MW
3x290 MVA Gerencia de Fiscalización Eléctrica Unidad de Supervisión de Post Privatización USPP – Diciembre 2015
14
