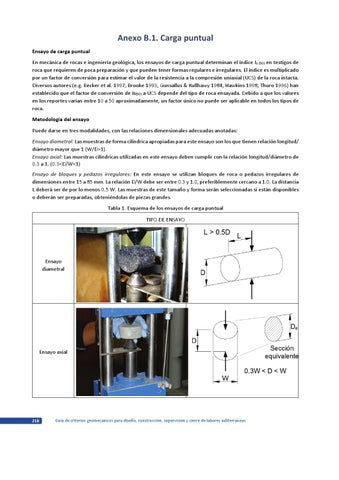

Anexo B.1. Carga puntual Ensayo de carga puntual En mecánica de rocas e ingeniería geológica, los ensayos de carga puntual determinan el índice Is (50) en testigos de roca que requieren de poca preparación y que pueden tener formas regulares e irregulares. El índice es multiplicado por un factor de conversión para estimar el valor de la resistencia a la compresión uniaxial (UCS) de la roca intacta. Diversos autores (e.g. Becker et al. 1997, Brooke 1993, Gunsallus & Kullhawy 1984, Hawkins 1998, Thuro 1996) han establecido que el factor de conversión de Is(50) a UCS depende del tipo de roca ensayada. Debido a que los valores en los reportes varían entre 10 a 50 aproximadamente, un factor único no puede ser aplicable en todos los tipos de roca. Metodología del ensayo Puede darse en tres modalidades, con las relaciones dimensionales adecuadas anotadas: Ensayo diametral: Las muestras de forma cilíndrica apropiadas para este ensayo son los que tienen relación longitud/ diámetro mayor que 1 (W/D>1). Ensayo axial: Las muestras cilíndricas utilizadas en este ensayo deben cumplir con la relación longitud/diámetro de 0.3 a 1. (0.3<D/W<1) Ensayo de bloques y pedazos irregulares: En este ensayo se utilizan bloques de roca o pedazos irregulares de dimensiones entre 15 a 85 mm. La relación D/W debe ser entre 0.3 y 1.0, preferiblemente cercano a 1.0. La distancia L deberá ser de por lo menos 0.5 W. Las muestras de este tamaño y forma serán seleccionadas si están disponibles o deberán ser preparadas, obteniéndolas de piezas grandes. Tabla 1. Esquema de los ensayos de carga puntual TIPO DE ENSAYO
Ensayo diametral
Ensayo axial
