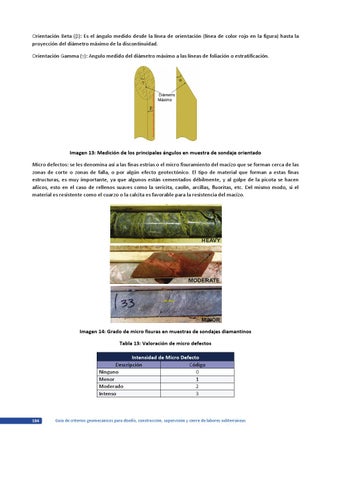

Orientación Beta (β): Es el ángulo medido desde la línea de orientación (línea de color rojo en la figura) hasta la proyección del diámetro máximo de la discontinuidad. Orientación Gamma (γ): Angulo medido del diámetro máximo a las líneas de foliación o estratificación.
Imagen 13: Medición de los principales ángulos en muestra de sondaje orientado Micro defectos: se les denomina así a las finas estrías o el micro fisuramiento del macizo que se forman cerca de las zonas de corte o zonas de falla, o por algún efecto geotectónico. El tipo de material que forman a estas finas estructuras, es muy importante, ya que algunos están cementados débilmente, y al golpe de la picota se hacen añicos, esto en el caso de rellenos suaves como la sericita, caolín, arcillas, fluoritas, etc. Del mismo modo, si el material es resistente como el cuarzo o la calcita es favorable para la resistencia del macizo.
Imagen 14: Grado de micro fisuras en muestras de sondajes diamantinos Tabla 13: Valoración de micro defectos Intensidad de Micro Defecto Descripción Código Ninguno 0 Menor 1 Moderado 2 Intenso 3
194
Guía de criterios geomecánicos para diseño, construcción, supervisión y cierre de labores subterráneas
