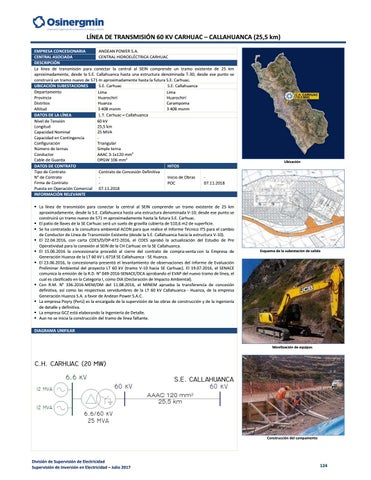

LÍNEA DE TRANSMISIÓN 60 KV CARHUAC – CALLAHUANCA (25,5 km)
EMPRESA CONCESIONARIA ANDEAN POWER S.A. CENTRAL ASOCIADA CENTRAL HIDROELÉCTRICA CARHUAC DESCRIPCIÓN La línea de transmisión para conectar la central al SEIN comprende un tramo existente de 25 km aproximadamente, desde la S.E. Callahuanca hasta una estructura denominada T‐30; desde ese punto se construirá un tramo nuevo de 571 m aproximadamente hasta la futura S.E. Carhuac. UBICACIÓN SUBESTACIONES S.E. Carhuac S.E. Callahuanca Departamento Lima Lima Provincia Huarochirí Huarochirí Distritos Huanza Carampoma Altitud 3 408 msnm 3 408 msnm DATOS DE LA LÍNEA L.T. Carhuac – Callahuanca Nivel de Tensión 60 kV Longitud 25,5 km Capacidad Nominal 25 MVA Capacidad en Contingencia ‐ Configuración Triangular Número de ternas Simple terna Conductor AAAC 3‐1x120 mm2 OPGW 106 mm2 Cable de Guarda DATOS DE CONTRATO HITOS Tipo de Contrato Contrato de Concesión Definitiva N° de Contrato ‐ Inicio de Obras ‐ Firma de Contrato ‐ POC 07.11.2018 Puesta en Operación Comercial 07.11.2018 INFORMACIÓN RELEVANTE La línea de transmisión para conectar la central al SEIN comprende un tramo existente de 25 km aproximadamente, desde la S.E. Callahuanca hasta una estructura denominada V‐10; desde ese punto se construirá un tramo nuevo de 571 m aproximadamente hasta la futura S.E. Carhuac. El patio de llaves de la SE Carhuac será un suelo de gravilla cubierta de 510,6 m2 de superficie. Se ha contratado a la consultora ambiental ACON para que realice el Informe Técnico ITS para el cambio de Conductor de Línea de Transmisión Existente (desde la S.E. Callahuanca hacia la estructura V‐10). El 22.04.2016, con carta COES/D/DP‐472‐2016, el COES aprobó la actualización del Estudio de Pre Operatividad para la conexión al SEIN de la CH Carhuac en la SE Callahuanca. El 15.06.2016 la concesionaria procedió al cierre del contrato de compra‐venta con la Empresa de Generación Huanza de la LT 60 kV L‐6718 SE Callahuanca ‐ SE Huanza. El 23.06.2016, la concesionaria presentó el levantamiento de observaciones del informe de Evaluación Preliminar Ambiental del proyecto LT 60 kV (tramo V‐10 hacia SE Carhuac). El 19.07.2016, el SENACE comunica la emisión de la R.D. N° 049‐2016‐SENACE/DCA aprobando el EVAP del nuevo tramo de línea, el cual es clasificado en la Categoría I, como DIA (Declaración de Impacto Ambiental). Con R.M. N° 336‐2016‐MEM/DM del 11.08.2016, el MINEM aprueba la transferencia de concesión definitiva, así como las respectivas servidumbres de la LT 60 kV Callahuanca ‐ Huanza, de la empresa Generación Huanza S.A. a favor de Andean Power S.A.C. La empresa Poyry (Perú) es la encargada de la supervisión de las obras de construcción y de la ingeniería de detalle y definitiva. La empresa GCZ está elaborando la Ingeniería de Detalle. Aun no se inicia la construcción del tramo de línea faltante.
Ubicación
Esquema de la subestación de salida
DIAGRAMA UNIFILAR
Movilización de equipos
Construcción del campamento
