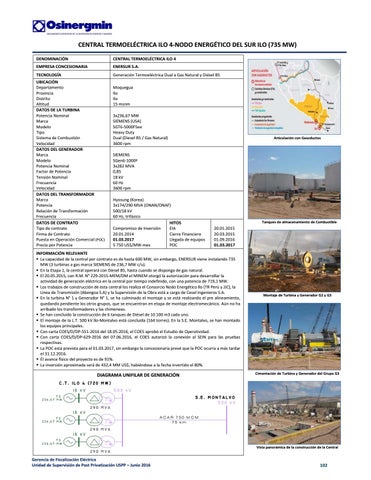

CENTRAL TERMOELÉCTRICA ILO 4‐NODO ENERGÉTICO DEL SUR ILO (735 MW) DENOMINACIÓN
CENTRAL TERMOELÉCTRICA ILO 4
EMPRESA CONCESIONARIA
ENERSUR S.A.
TECNOLOGÍA
Generación Termoeléctrica Dual a Gas Natural y Diésel B5
UBICACIÓN Departamento Provincia Distrito Altitud DATOS DE LA TURBINA Potencia Nominal Marca Modelo Tipo Sistema de Combustión Velocidad DATOS DEL GENERADOR Marca Modelo Potencia Nominal Factor de Potencia Tensión Nominal Frecuencia Velocidad DATOS DEL TRANSFORMADOR Marca Potencia Relación de Transformación Frecuencia DATOS DE CONTRATO Tipo de contrato Firma de Contrato Puesta en Operación Comercial (POC) Precio por Potencia
Moquegua Ilo Ilo 15 msnm 3x236,67 MW SIEMENS (USA) SGT6‐5000F5ee Heavy Duty Dual (Diesel B5 / Gas Natural) 3600 rpm
Articulación con Gasoductos
SIEMENS SGen6‐1000ª 3x282 MVA 0,85 18 kV 60 Hz 3600 rpm Hyosung (Korea) 3x174/290 MVA (ONAN/ONAF) 500/18 kV 60 Hz, trifásico . HITOS Compromiso de Inversión EIA 20.01.2014 Cierre Financiero 01.03.2017 Llegada de equipos 5 750 US$/MW‐mes POC
Tanques de almacenamiento de Combustible
20.01.2015 20.03.2015 01.09.2016 01.03.2017
INFORMACIÓN RELEVANTE La capacidad de la central por contrato es de hasta 600 MW, sin embargo, ENERSUR viene instalando 735 MW (3 turbinas a gas marca SIEMENS de 236,7 MW c/u). En la Etapa 1, la central operará con Diesel B5, hasta cuando se disponga de gas natural. El 20.05.2015, con R.M. N° 229‐2015‐MEM/DM el MINEM otorgó la autorización para desarrollar la actividad de generación eléctrica en la central por tiempo indefinido, con una potencia de 719,1 MW. Los trabajos de construcción de esta central los realiza el Consorcio Nodo Energético Ilo (TR Perú y JJC), la Línea de Transmisión (Abengoa S.A) y la Supervisión de la Obra está a cargo de Cesel Ingenieros S.A. En la turbina N° 1 y Generador N° 1, se ha culminado el montaje y se está realizando el pre alineamiento, quedando pendiente los otros grupos, que se encuentran en etapa de montaje electromecánico. Aún no ha arribado los transformadores y las chimeneas. Se han concluido la construcción de 6 tanques de Diésel de 10 100 m3 cada uno. El montaje de la L.T. 500 kV llo‐Montalvo está concluida (164 torres). En la S.E. Montalvo, se han montado los equipos principales. Con carta COES/D/DP‐551‐2016 del 18.05.2016, el COES aprobó el Estudio de Operatividad. Con carta COES/D/DP‐629‐2016 del 07.06.2016, el COES autorizó la conexión al SEIN para las pruebas respectivas. La POC está prevista para el 01.03.2017, sin embargo la concesionaria prevé que la POC ocurra a más tardar el 31.12.2016. El avance físico del proyecto es de 91%. La inversión aproximada será de 432,4 MM US$, habiéndose a la fecha invertido el 80%.
Montaje de Turbina y Generador G2 y G3
Cimentación de Turbina y Generador del Grupo G3
DIAGRAMA UNIFILAR DE GENERACIÓN C . T . IL O 4 ( 7 2 0 M W )
18 k V
500 kV
TG 2 3 6 ,6 7 M W
S .E . M O N T A L V O
500 kV 290 M VA
18 k V ACAR 750 M C M 75 km
TG 2 3 6 ,6 7 M W
290 M VA
18 k V TG 2 3 6 ,6 7 M W
290 M VA
Gerencia de Fiscalización Eléctrica Unidad de Supervisión de Post Privatización USPP – Junio 2016
Vista panorámica de la construcción de la Central
