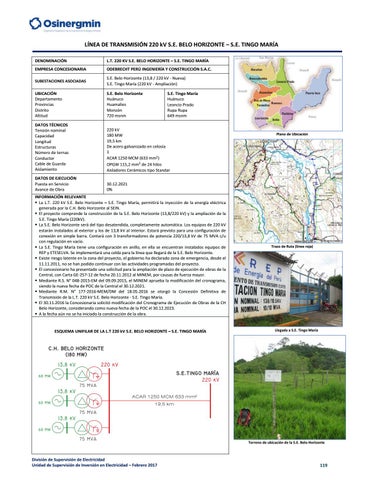

LÍNEA DE TRANSMISIÓN 220 kV S.E. BELO HORIZONTE – S.E. TINGO MARÍA DENOMINACIÓN
L.T. 220 KV S.E. BELO HORIZONTE – S.E. TINGO MARÍA
EMPRESA CONCESIONARIA
ODEBRECHT PERÚ INGENIERÍA Y CONSTRUCCIÓN S.A.C.
SUBESTACIONES ASOCIADAS
S.E. Belo Horizonte (13,8 / 220 kV ‐ Nueva) S.E. Tingo María (220 kV ‐ Ampliación)
UBICACIÓN Departamento Provincias Distrito Altitud
S.E. Belo Horizonte Huánuco Huamalies Monzón 720 msnm
DATOS TÉCNICOS Tensión nominal Capacidad Longitud Estructuras Número de ternas Conductor Cable de Guarda Aislamiento
220 kV 180 MW 19,5 km De acero galvanizado en celosía 1 ACAR 1250 MCM (633 mm2) OPGW 115,2 mm2 de 24 hilos Aisladores Cerámicos tipo Standar
DATOS DE EJECUCIÓN Puesta en Servicio Avance de Obra
30.12.2021 0%
S.E. Tingo María Huánuco Leoncio Prado Rupa Rupa 649 msnm
Plano de Ubicación
INFORMACIÓN RELEVANTE La L.T. 220 kV S.E. Belo Horizonte – S.E. Tingo María, permitirá la inyección de la energía eléctrica generada por la C.H. Belo Horizonte al SEIN. El proyecto comprende la construcción de la S.E. Belo Horizonte (13,8/220 kV) y la ampliación de la S.E. Tingo María (220kV). La S.E. Belo Horizonte será del tipo desatendida, completamente automática. Los equipos de 220 kV estarán instalados al exterior y los de 13,8 kV al interior. Estará previsto para una configuración de conexión en simple barra. Contará con 3 transformadores de potencia 220/13,8 kV de 75 MVA c/u con regulación en vacío. La S.E. Tingo María tiene una configuración en anillo, en ella se encuentran instalados equipos de REP y ETESELVA. Se implementará una celda para la línea que llegará de la S.E. Belo Horizonte. Existe riesgo latente en la zona del proyecto, el gobierno ha declarado zona de emergencia, desde el 11.11.2011, no se han podido continuar con las actividades programadas del proyecto. El concesionario ha presentado una solicitud para la ampliación de plazo de ejecución de obras de la Central, con Carta GE‐257‐12 de fecha 20.11.2012 al MINEM, por causas de fuerza mayor. Mediante R.S. N° 048‐2015‐EM del 09.09.2015, el MINEM aprueba la modificación del cronograma, siendo la nueva fecha de POC de la Central el 30.12.2021. Mediante R.M. N° 177‐2016‐MEM/DM del 18.05.2016 se otorgó la Concesión Definitiva de Transmisión de la L.T. 220 kV S.E. Belo Horizonte ‐ S.E. Tingo María. El 30.11.2016 la Concesionaria solicitó modificación del Cronograma de Ejecución de Obras de la CH Belo Horizonte, considerando como nueva fecha de la POC el 30.12.2023. A la fecha aún no se ha iniciado la construcción de la obra.
Trazo de Ruta (línea roja)
Llegada a S.E. Tingo María
ESQUEMA UNIFILAR DE LA L.T 220 kV S.E. BELO HORIZONTE – S.E. TINGO MARÍA
C.H. BELO HORIZONTE (180 MW)
220 kV
13,8 kV
S.E.TINGO MARÍA
60 MW
220 kV 75 MVA
13,8 kV
ACAR 1250 MCM 633 mm²
60 MW
19,5 km
75 MVA
13,8 kV 60 MW
75 MVA
