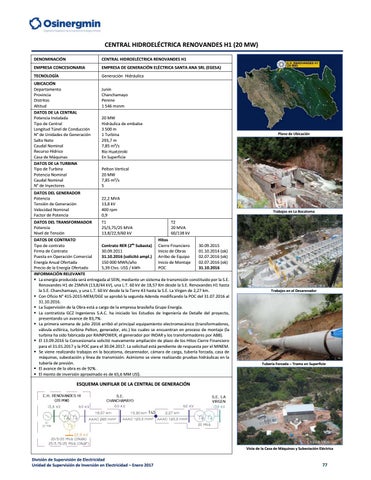

CENTRAL HIDROELÉCTRICA RENOVANDES H1 (20 MW)
DENOMINACIÓN
CENTRAL HIDROELÉCTRICA RENOVANDES H1
EMPRESA CONCESIONARIA
EMPRESA DE GENERACIÓN ELÉCTRICA SANTA ANA SRL (EGESA)
TECNOLOGÍA
Generación Hidráulica
UBICACIÓN Departamento Provincia Distritos Altitud DATOS DE LA CENTRAL Potencia Instalada Tipo de Central Longitud Túnel de Conducción N° de Unidades de Generación Salto Neto Caudal Nominal Recurso Hídrico Casa de Máquinas DATOS DE LA TURBINA Tipo de Turbina Potencia Nominal Caudal Nominal N° de Inyectores
Junín Chanchamayo Perene 1 546 msnm 0 20 MW Hidráulica de embalse 3 500 m 1 Turbina 293,7 m 7,85 m³/s Río Huatziroki En Superficie Pelton Vertical 20 MW 7,85 m³/s 5
DATOS DEL GENERADOR Potencia Tensión de Generación Velocidad Nominal Factor de Potencia
22,2 MVA 13,8 kV 400 rpm 0,9
Plano de Ubicación
Trabajos en La Bocatoma
DATOS DEL TRANSFORMADOR T1 T2 Potencia 25/3,75/25 MVA 20 MVA Nivel de Tensión 13,8/22,9/60 kV 60/138 kV DATOS DE CONTRATO Hitos Tipo de contrato Contrato RER (2da Subasta) Cierre Financiero 30.09.2015 30.09.2011 Firma de Contrato Inicio de Obras 01.10.2014 (ok) 31.10.2016 (solicitó ampl.) Arribo de Equipo Puesta en Operación Comercial 02.07.2016 (ok) 150 000 MWh/año Energía Anual Ofertada Inicio de Montaje 02.07.2016 (ok) 5,39 Ctvs. US$ / kWh Precio de la Energía Ofertado POC 31.10.2016 INFORMACIÓN RELEVANTE La energía producida será entregada al SEIN, mediante un sistema de transmisión constituido por la S.E. Renovandes H1 de 25MVA (13,8/44 kV), una L.T. 60 kV de 18,57 Km desde la S.E. Renovandes H1 hasta la S.E. Chanchamayo, y una L.T. 60 kV desde la la Torre 43 hasta la S.E. La Virgen de 2,27 km. Con Oficio N° 415‐2015‐MEM/DGE se aprobó la segunda Adenda modificando la POC del 31.07.2016 al 31.10.2016. La Supervisión de la Obra está a cargo de la empresa brasileña Grupo Energía. La contratista GCZ Ingenieros S.A.C. ha iniciado los Estudios de Ingeniería de Detalle del proyecto, presentando un avance de 83,7%. La primera semana de julio 2016 arribó el principal equipamiento electromecánico (transformadores, válvula esférica, turbina Pelton, generador, etc.) los cuales se encuentran en proceso de montaje (la turbina ha sido fabricada por RAINPOWER, el generador por INDAR y los transformadores por ABB). El 13.09.2016 la Concesionaria solicitó nuevamente ampliación de plazo de los Hitos Cierre Financiero para el 31.01.2017 y la POC para el 30.04.2017. La solicitud está pendiente de respuesta por el MINEM. Se viene realizando trabajos en la bocatoma, desarenador, cámara de carga, tubería forzada, casa de máquinas, subestación y línea de transmisión. Asimismo se viene realizando pruebas hidráulicas en la tubería de presión. El avance de la obra es de 92%. El monto de inversión aproximado es de 65,6 MM US$.
Trabajos en el Desarenador
Tubería Forzada – Tramo en Superficie
ESQUEMA UNIFILAR DE LA CENTRAL DE GENERACIÓN
División de Supervisión de Electricidad Unidad de Supervisión de Inversión en Electricidad – Enero 2017
Vista de la Casa de Máquinas y Subestación Eléctrica
