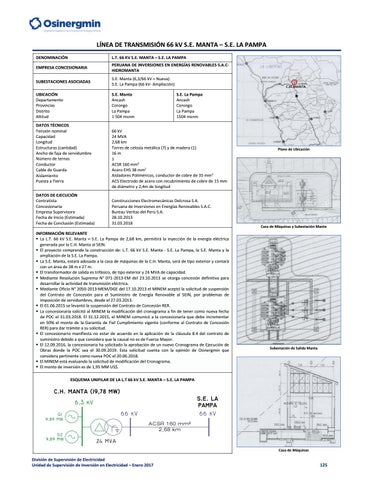

LÍNEA DE TRANSMISIÓN 66 kV S.E. MANTA – S.E. LA PAMPA DENOMINACIÓN
L.T. 66 KV S.E. MANTA – S.E. LA PAMPA
EMPRESA CONCESIONARIA
PERUANA DE INVERSIONES EN ENERGÍAS RENOVABLES S.A.C‐ HIDROMANTA
SUBESTACIONES ASOCIADAS
S.E. Manta (6,3/66 kV – Nueva) S.E. La Pampa (66 kV‐ Ampliación)
UBICACIÓN Departamento Provincias Distrito Altitud
S.E. Manta Ancash Corongo La Pampa 1 504 msnm
DATOS TÉCNICOS Tensión nominal Capacidad Longitud Estructuras (cantidad) Ancho de faja de servidumbre Número de ternas Conductor Cable de Guarda Aislamiento Puesta a Tierra
66 kV 24 MVA 2,68 km Torres de celosía metálica (7) y de madera (1) 16 m 1 ACSR 160 mm2 Acero EHS 38 mm2 Aisladores Poliméricos, conductor de cobre de 35 mm2 ACS Electrodo de acero con recubrimiento de cobre de 15 mm de diámetro y 2,4m de longitud
DATOS DE EJECUCIÓN Contratista Concesionaria Empresa Supervisora Fecha de Inicio (Estimada) Fecha de Conclusión (Estimada)
Construcciones Electromecánicas Delcrosa S.A. Peruana de Inversiones en Energías Renovables S.A.C. Bureau Veritas del Perú S.A. 28.10.2013 31.03.2018
S.E. La Pampa Ancash Corongo La Pampa 1504 msnm
Plano de Ubicación
Casa de Máquinas y Subestación Manta
INFORMACIÓN RELEVANTE La L.T. 66 kV S.E. Manta – S.E. La Pampa de 2,68 km, permitirá la inyección de la energía eléctrica generada por la C.H. Manta al SEIN. El proyecto comprende la construcción de: L.T. 66 kV S.E. Manta ‐ S.E. La Pampa, la S.E. Manta y la ampliación de la S.E. La Pampa. La S.E. Manta, estará adosada a la casa de máquinas de la C.H. Manta, será de tipo exterior y contará con un área de 38 m x 27 m. El transformador de salida es trifásico, de tipo exterior y 24 MVA de capacidad. Mediante Resolución Suprema N° 071‐2013‐EM del 23.10.2013 se otorga concesión definitiva para desarrollar la actividad de transmisión eléctrica. Mediante Oficio N° 2050‐2013‐MEM/DGE del 17.10.2013 el MINEM aceptó la solicitud de suspensión del Contrato de Concesión para el Suministro de Energía Renovable al SEIN, por problemas de imposición de servidumbres, desde el 27.03.2013. El 01.06.2015 se levantó la suspensión del Contrato de Concesión RER. La concesionaria solicitó al MINEM la modificación del cronograma a fin de tener como nueva fecha de POC el 31.03.2018. El 31.12.2015, el MINEM comunicó a la concesionaria que debe incrementar en 50% el monto de la Garantía de Fiel Cumplimiento vigente (conforme al Contrato de Concesión RER) para dar trámite a su solicitud. El concesionario manifiesta no estar de acuerdo en la aplicación de la cláusula 8.4 del contrato de suministro debido a que considera que la causal no es de Fuerza Mayor. El 12.09.2016, la concesionaria ha solicitado la aprobación de un nuevo Cronograma de Ejecución de Obras donde la POC sea el 30.09.2019. Esta solicitud cuenta con la opinión de Osinergmin que considera pertinente como nueva POC el 20.06.2018. El MINEM está evaluando la solicitud de modificación del Cronograma. El monto de inversión es de 1,95 MM US$.
Subestación de Salida Manta
ESQUEMA UNIFILAR DE LA L.T 66 kV S.E. MANTA – S.E. LA PAMPA
C.H. MANTA (19,78 MW) S.E. LA PAMPA
6,3 kV 66 kV
G1 9,89 MW
G2 9,89 MW
66 kV ACSR 160 mm² 2,68 km
24 MVA
División de Supervisión de Electricidad Unidad de Supervisión de Inversión en Electricidad – Enero 2017
Casa de Máquinas
125
