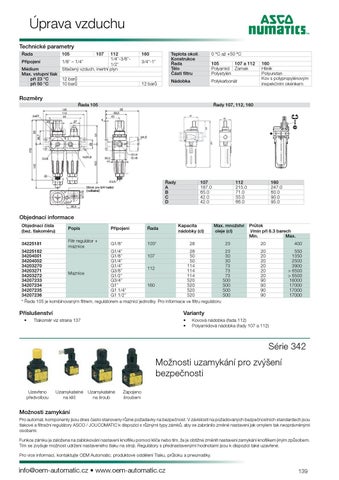

Úprava vzduchu Technické parametry Řada
105
Připojení Médium Max. vstupní tlak při 23 °C při 50 °C
107
112 1/4”-3/8”1/2” Stlačený vzduch, inertní plyn
160
1/8” – 1/4”
3/4”-1”
12 barů 10 barů
12 barů
Teplota okolí. Konstrukce Řada Tělo Části filtru
0 °C až +50 °C
Nádobka
Polykarbonát
105 107 a 112 Polyamid Zamak Polyetylén
160 Hliník Polyuretan Kov s polypropylénovým inspekčním okénkem
Rozměry Řada 105
Řady 107, 112, 160 42 42 •
65 187
Řady A B C D
107 187.0 65.0 42.0 42.0
112 215.0 71.0 55.0 66.0
160 247.0 60.0 90.0 95.0
Objednací informace Objednací čísla (bez. tlakoměru)
Popis
Připojení
Řada
Kapacita nádobky (cl)
Max. množství oleje (cl)
34225181
Filtr regulátor + maznice
G1/8”
105*
28
34225182 G1/4” 28 34204001 G1/8” 107 50 34204002 G1/4” 50 34203270 G1/4” 114 112 34203271 G3/8” 114 Maznice 34203272 G1/2” 114 34207233 G3/4” 520 34207234 G1” 160 520 34207235 G1 1/4” 520 34207236 G1 1/2” 520 * Řada 105 je kombinovaným filtrem, regulátorem a maznicí jednotky. Pro informace ve filtru regulátoru
Průtok l/min při 6.3 barech Min. Max.
23
20
400
23 30 30 73 73 73 500 500 500 500
20 20 20 20 20 20 90 90 90 90
550 1350 2500 3900 > 6500 > 6500 16000 17000 17000 17000
Příslušenství Varianty • Tlakoměr viz strana 137
• •
Kovová nádobka (řada 112) Polyamidová nádobka (řady 107 a 112)
Série 342 Možnosti uzamykání pro zvýšení bezpečnosti Uzevřeno předvolbou
Uzamykatelné na klíč
Uzamykatelné na šroub
Zapojeno šroubem
Možnosti zamykání Pro automat. komponenty jsou dnes často stanoveny různé požadavky na bezpečnost. V závislosti na požadovaných bezpečnostních standardech jsou tlakové a filtrační regulátory ASCO / JOUCOMATIC k dispozici s různými typy zámků, aby se zabránilo změně nastavení jak omylem tak neoprávněnými osobami. Funkce zámku je založena na zablokování nastavení knoflíku pomocí klíče nebo tím, že je obtížné změnit nastavení zamykání knoflíkem jiným způsobem. Tím se zvyšuje možnost udržení nastaveného tlaku na stroji. Regulátory s přednastavenými hodnotami jsou k dispozici také uzavřené. Pro více informací, kontaktujte OEM Automatic, produktové oddělení Tlaku, průtoku a pneumatiky.
info@oem-automatic.cz • www.oem-automatic.cz
139
