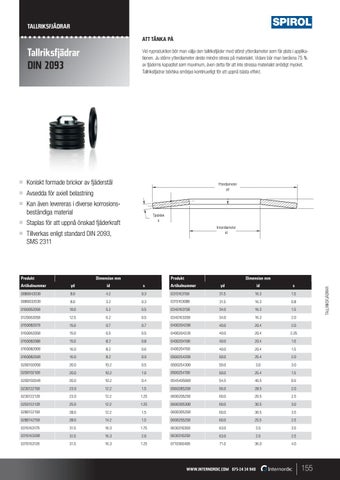

TALLRIKSFJÄDRAR ATT TÄNKA PÅ
Tallriksfjädrar DIN 2093
Vid nyproduktion bör man välja den tallriksfjäder med störst ytterdiameter som får plats i applikationen. Ju större ytterdiameter desto mindre stress på materialet. Vidare bör man beräkna 75 % av fjäderns kapacitet som maximum, även detta för att inte stressa materialet onödigt mycket. Tallriksfjädrar bör/ska smörjas kontinuerligt för att uppnå bästa effekt.
■■
Koniskt formade brickor av fjäderstål
■■
Avsedda för axiell belastning
Ytterdiameter yd
Kan även levereras i diverse korrosions- beständiga material ■■
Tjocklek s
Staplas för att uppnå önskad fjäderkraft
Innerdiameter id
Tillverkas enligt standard DIN 2093, SMS 2311 ■■
Produkt
Dimension mm
Produkt
Dimension mm
Artikelnummer
yd
id
s
Artikelnummer
yd
id
s
008004203B
8.0
4.2
0.3
031516315B
31.5
16.3
1.5
008003203B
8.0
3.2
0.3
031516308B
31.5
16.3
0.8
010005205B
10.0
5.2
0.5
034016315B
34.0
16.3
1.5
012506205B
12.5
6.2
0.5
034016320B
34.0
16.3
2.0
015008207B
15.0
0.7
0.7
040020420B
40.0
20.4
2.0
015006205B
15.0
0.5
0.5
040020422B
40.0
20.4
2.25
015008208B
15.0
8.2
0.8
040020410B
40.0
20.4
1.0
016008206B
16.0
8.2
0.6
040020415B
40.0
20.4
1.5
016008209B
16.0
8.2
0.9
050025420B
50.0
25.4
2.0
020010205B
20.0
10.2
0.5
050025430B
50.0
3.0
3.0
020010210B
20.0
10.2
1.0
050025415B
50.0
25.4
1.5
020010204B
20.0
10.2
0.4
054540506B
54.5
40.5
0.6
023012215B
23.0
12.2
1.5
056028520B
56.0
28.5
2.0
023012212B
23.0
12.2
1.25
060020525B
60.0
20.5
2.5
025012212B
25.0
12.2
1.25
060030530B
60.0
30.5
3.0
028012215B
28.0
12.2
1.5
060030535B
60.0
30.5
3.5
028014215B
28.0
14.2
1.5
060025525B
60.0
25.5
2.5
031516317B
31.5
16.3
1.75
063031035B
63.0
3.5
3.5
031516320B
31.5
16.3
2.0
063031025B
63.0
2.5
2.5
031516312B
31.5
16.3
1.25
071036040B
71.0
36.0
4.0
