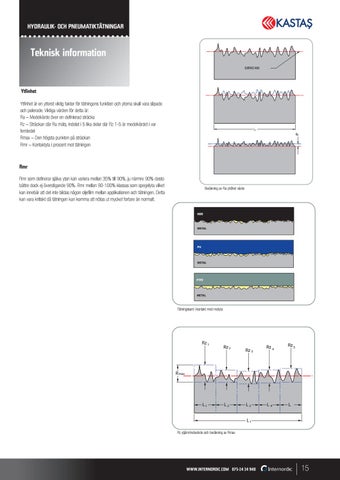

HYDRAULIK- OCH PNEUMATIKTÄTNINGAR
Teknisk information SURFACE AXIS
Ytfinhet Ytfinhet är en ytterst viktig faktor för tätningens funktion och ytorna skall vara slipade och polerade. Viktiga värden för detta är: Ra – Medelvärde över en definierad sträcka Rz – Sträckan där Ra mäts, indelat i 5 lika delar där Rz 1-5 är medelvärdet i var femtedel Rmax – Den högsta punkten på sträckan Rmr – Kontaktyta i procent mot tätningen
Lt Ra
Rmr Rmr som definerar själva ytan kan variera mellan 35% till 90%, ju närmre 90% desto bättre dock ej överstigande 90%. Rmr mellan 90-100% klassas som spegelyta vilket kan innebär att det inte bildas någon oljefilm mellan applikationen och tätningen. Detta kan vara kritiskt då tätningen kan komma att nötas ut mycket fortare än normalt.
Beräkning av Ra ytråhet värde
NBR
METAL
PU
METAL
PTFE
METAL
Tätningskant i kontakt med motyta
Rz 1
Rz 2
Rz 3
Rz 4
Rz 5
L3
L4
L5
R max
L1
L2
Lt Rz ytjämnhetsvärde och beräkning av Rmax
