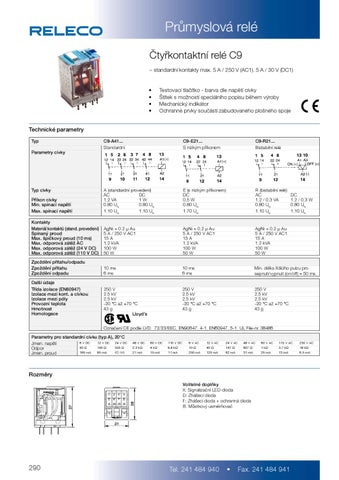

Průmyslová relé Čtyřkontaktní relé C9 – standardní kontakty max. 5 A / 250 V (AC1), 5 A / 30 V (DC1) • • • •
Testovací tlačítko - barva dle napětí cívky Štítek s možností speciálního popisu během výroby Mechanický indikátor Ochranné prvky součástí zabudovaného plošného spoje
Technické parametry Typ
C9-A41... Standardní
C9-E21... S nízkým příkonem
C9-R21... Bistabilní relé
Příkon cívky Min. spínací napětí Max. spínací napětí
A (standardní provedení) AC DC 1,2 VA 1W 0,80 UN 0,80 UN 1,10 UN 1,10 UN
E (s nízkým příkonem) DC 0,5 W 0,80 UN 1,70 UN
R (bistabilní relé) AC 1,2 / 0,3 VA 0,80 UN 1,10 UN
Kontakty Materiál kontaktů (stand. provedení) Spínaný proud Max. špičkový proud (10 ms) Max. odporová zátěž AC Max. odporová zátěž (24 V DC) Max. odporová zátěž (110 V DC)
AgNi + 0,2 µ Au 5 A / 250 V AC1 15 A 1,2 kVA 100 W 50 W
AgNi + 0,2 µ Au 5 A / 250 V AC1 15 A 1,2 kVA 100 W 50 W
AgNi + 0,2 µ Au 5 A / 250 V AC1 15 A 1,2 kVA 100 W 50 W
Zpoždění přítahu/odpadu Zpoždění přítahu Zpoždění odpadu
10 ms 6 ms
10 ms 6 ms
Min. délka řídícího pulzu pro sepnutí/vypnutí (on/off) = 50 ms.
Další údaje Třída izolace (EN60947) Izolace mezi kont. a cívkou Izolace mezi póly Provozní teplota Hmotnost Homologace
250 V 2,5 kV 2,5 kV -20 °C až +70 °C 43 g Lloyd’s
250 V 2,5 kV 2,5 kV -20 °C až +70 °C 43 g
250 V 2,5 kV 2,5 kV -20 °C až +70 °C 43 g
Parametry cívky
Typ cívky
DC 1,2 / 0,3 W 0,80 UN 1,10 UN
Označení CE podle LVD: 72/23/EEC, EN90647, 4-1, EN60947, 5-1. UL File-nr. 38486 Parametry pro standardní cívku (typ A), 20°C 6 V DC 12 V DC 24 V DC Jmen. napětí 40 Ω 140 Ω 555 Ω Odpor 165 mA 85 mA 43 mA Jmen. proud
48 V DC 2,3 kΩ 21 mA
60 V DC 4 kΩ 15 mA
110 V DC 9,8 kΩ 11 mA
6 V AC 10 Ω 250 mA
12 V AC 40 Ω 125 mA
24 V AC 147 Ω 62 mA
48 V AC 607 Ω 31 mA
60 V AC 1 kΩ 25 mA
115 V AC 3,7 kΩ 13 mA
Rozměry Volitelné doplňky X: Signalizační LED-dioda D: Zhášecí dioda F: Zhášecí dioda + ochranná dioda B: Můstkový usměrňovač
290
Tel. 241 484 940 • Fax. 241 484 941
230 V AC 18 kΩ 6,5 mA
