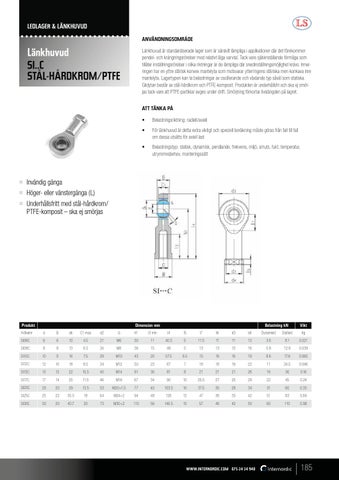

LEDLAGER & LÄNKHUVUD ANVÄNDNINGSOMRÅDE
Länkhuvud SI..C STÅL-HÅRDKROM/PTFE
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska. Glidytan består av stål-hårdkrom och PTFE-komposit. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.
ATT TÄNKA PÅ
Q
Invändig gänga
Q
Höger- eller vänstergänga (L)
Q
Underhållsfritt med stål-hårdkrom/ PTFE-komposit – ska ej smörjas
Produkt
•
Belastningsriktning: radiell/axiell
•
För länkhuvud är detta extra viktigt och speciell beräkning måste göras från fall till fall om dessa utsätts för axiell last
•
Belastningstyp: statisk, dynamisk, pendlande, frekvens, miljö, smuts, fukt, temperatur, utrymmesbehov, monteringssätt
Dimension mm
Artikelnr
d
B
dk
C1 max
d2
G
h1
Belastning kN
l3 min
l4
l5
l7
W
d3
d4
Dynamiskt
Statiskt
Vikt Kg
SI06C
6
6
10
4.5
21
M6
30
11
40.5
5
11.5
11
11
13
3.6
8.1
0.021
SI08C
8
8
13
6.5
24
M8
36
15
48
5
13
13
13
16
5.8
12.9
0.039
SI10C
10
9
16
7.5
29
M10
43
20
57.5
6.5
15
16
16
19
8.6
17.6
0.065
SI12C
12
10
18
8.5
34
M12
50
23
67
7
18
18
19
22
11
24.5
0.096
SI15C
15
12
22
10.5
40
M14
61
30
81
8
21
21
21
26
18
36
0.16
SI17C
17
14
25
11.5
46
M16
67
34
90
10
25.5
27
25
29
22
45
0.24
SI20C
20
20
29
13.5
53
M20×1.5
77
40
103.5
10
37.5
30
28
34
31
60
0.35
SI25C
25
22
35.5
18
64
M24×2
94
48
126
12
47
36
35
42
51
83
0.66
SI30C
30
20
40.7
20
73
M30×2
110
56
146.5
15
57
46
42
50
65
110
0.98
