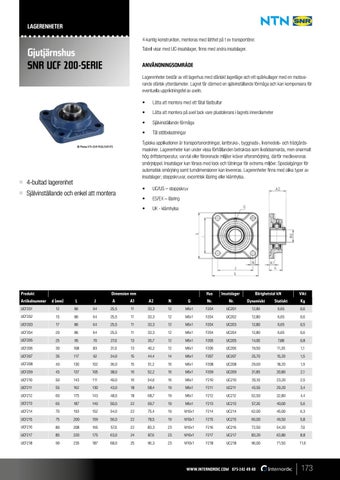

LAGERENHETER 4-kantig konstruktion, monteras med lätthet på t ex transportörer. Tabell visar med UC-insatslager, finns med andra insatslager.
Gjutjärnshus SNR UCF 200-SERIE
ANVÄNDNINGSOMRÅDE Lagerenheter består av ett lagerhus med sfäriskt lagerläge och ett spårkullager med en motsvarande sfärisk ytterdiameter. Lagret får därmed en självinställande förmåga och kan kompensera för eventuella uppriktningsfel av axeln.
4-bultad lagerenhet
■■
Självinställande och enkel att montera
Produkt Artikelnummer
Lätta att montera med ett fåtal fästbultar
•
Lätta att montera på axel tack vare plustolerans i lagrets innerdiameter
•
Självinställande förmåga
•
Tål stötbelastningar
Typiska applikationer är transportanordningar, lantbruks-, byggnads-, livsmedels- och trädgårdsmaskiner. Lagerenheter kan under vissa förhållanden betraktas som livstidssmorda, men onormalt hög driftstemperatur, varvtal eller förorenade miljöer kräver eftersmörjning, därför medlevereras smörjnippel. Insatslager kan förses med lock och tätningar för extrema miljöer. Specialgängor för automatisk smörjning samt tumdimensioner kan levereras. Lagerenheter finns med olika typer av insatslager; stoppskruvar, excentrisk låsring eller klämhylsa.
© Photos NTN-SNR ROULEMENTS
■■
•
•
UC/US – stoppskruv
•
ES/EX – låsring
•
UK - klämhylsa
Dimension mm d (mm)
L
J
A
A1
A2
N
G
Hus
Insatslager
Nr.
Nr.
Bärighetstal kN Dynamiskt
Statiskt
Vikt Kg
UCF201
12
86
64
25,5
11
33,3
12
M6x1
F204
UC201
12,86
6,65
0,6
UCF202
15
86
64
25,5
11
33,3
12
M6x1
F204
UC202
12,80
6,65
0,6 0,5
UCF203
17
86
64
25,5
11
33,3
12
M6x1
F204
UC203
12,80
6,65
UCF204
20
86
64
25,5
11
33,3
12
M6x1
F204
UC204
12,80
6,65
0,6
UCF205
25
95
70
27,0
13
35,7
12
M6x1
F205
UC205
14,00
7,88
0,8
UCF206
30
108
83
31,0
13
40,2
12
M6x1
F206
UC206
19,50
11,20
1,1
UCF207
35
117
92
34,0
15
44,4
14
M6x1
F207
UC207
25,70
15,20
1,5
UCF208
40
130
102
36,0
15
51,2
16
M6x1
F208
UC208
29,60
18,20
1,9
UCF209
45
137
105
38,0
16
52,2
16
M6x1
F209
UC209
31,85
20,80
2,1
UCF210
50
143
111
40,0
16
54,6
16
M6x1
F210
UC210
35,10
23,20
2,5
UCF211
55
162
130
43,0
18
58,4
19
M6x1
F211
UC211
43,55
29,20
3,4
UCF212
60
175
143
48,0
18
68,7
19
M6x1
F212
UC212
52,50
32,80
4,4
UCF213
65
187
149
50,0
22
69,7
19
M6x1
F213
UC213
57,20
40,00
5,6
UCF214
70
193
152
54,0
22
75,4
19
M10x1
F214
UC214
62,00
45,00
6,3
UCF215
75
200
159
56,0
22
78,5
19
M10x1
F215
UC215
66,00
49,50
5,8
UCF216
80
208
165
57,0
22
83,3
23
M10x1
F216
UC216
72,50
54,20
7,0
UCF217
85
220
175
63,0
24
87,6
23
M10x1
F217
UC217
83,20
63,80
8,8
UCF218
90
235
187
68,0
25
96,3
23
M10x1
F218
UC218
96,00
71,50
11,6
