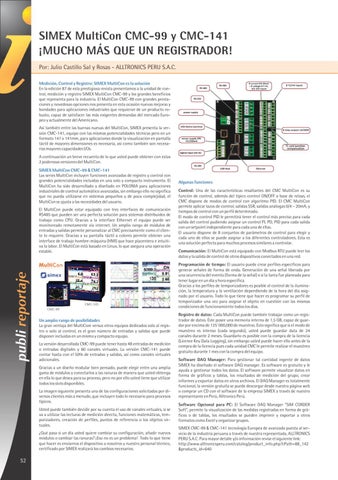

SIMEX MultiCon CMC-99 y CMC-141 ¡MUCHO MÁS QUE UN REGISTRADOR! Por: Julio Castillo Sal y Rosas - ALLTRONICS PERU S.A.C. Medición, Control y Registro: SIMEX MultiCon es la solución En la edición 87 de esta prestigiosa revista presentamos a la unidad de control, medición y registro SIMEX MultiCon CMC-99 y los grandes beneficios que representa para la industria. El MultiCon CMC-99 con grandes prestaciones y novedosas opciones nos presenta en esta ocasión nuevas mejoras y bondades para aplicaciones industriales que requieran de un producto robusto, capaz de satisfacer las más exigentes demandas del mercado Europeo y actualmente del Americano. Así también entre las buenas nuevas del MultiCon, SIMEX presenta la versión CMC-141, equipo con las mismas potencialidades técnicas pero en un formato 141 x 141mm, para aplicaciones donde la visualización en pantalla táctil de mayores dimensiones es necesaria, así como también son necesarias mayores capacidades I/Os. A continuación un breve recuento de lo que usted puede obtener con estas 2 poderosas versiones del MultiCon. SIMEX MultiCon CMC-99 & CMC-141 Las series MultiCon incluyen funciones avanzadas de registro y control con grandes potencialidades incluidas en una solo y compacto instrumento. El MultiCon ha sido desarrollado y diseñado en POLONIA para aplicaciones industriales de control automático avanzadas, sin embargo ello no significa que no pueda utilizarse en sistemas pequeños y de poca complejidad, el MultiCon se ajusta a las necesidades del usuario.
publi reportaje
El MultiCon puede estar equipado con tres interfaces de comunicación RS485 que pueden ser una perfecta solución para sistemas distribuidos de trabajo como CPU. Gracias a la interface Ethernet el equipo puede ser monitoreado remotamente vía internet. Un amplio rango de módulos de entradas y salidas permite personalizar al CMC precisamente como el cliente lo requiere. Gracias a su pantalla táctil a colores permite obtener una interface de trabajo hombre-máquina (HMI) que hace placentera e intuitiva la labor. El MultiCon está basado en Linux, lo que asegura una operación estable.
Control: Una de las características resaltantes del CMC MultiCon es su función de control, además del típico control ON/OFF a base de relays, el CMC dispone de modos de control con algoritmo PID. El CMC MultiCon permite aplicar lazos de control, salidas SSR, salidas análogas 0/4 – 20mA, y tiempos de control con un perfil determinado. El modo de control PID le permitirá tener el control más preciso para cada salida del control pudiendo asignar un control PI, PD, PID para cada salida con un setpoint independiente para cada una de ellas. El usuario dispone de 8 conjuntos de parámetros de control para elegir y cada uno de ellos se puede asignar a los diferentes controladores. Esta es una solución perfecta para muchos procesos similares a controlar. Comunicación: El MultiCon está equipado con Modbus RTU puede leer los datos y la salida de control de otros dispositivos conectados en una red. Programación de tiempo: El usuario puede crear perfiles específicos para generar señales de forma de onda. Generación de una señal liberada por una ocurrencia del evento (forma de la señal) o si la tarea fue planeada para tener lugar en un día y hora específica. Gracias a los perfiles de temporizadores es posible el control de la iluminación, la temperatura y la ventilación dependiendo de la hora del día asignado por el usuario. Todo lo que tiene que hacer es programar su perfil de temporizador una vez para asignar el objeto en cuestión con las mismas condiciones de funcionamiento todos los días.
Un amplio rango de posibilidades La gran ventaja del MultiCom versus otros equipos dedicados solo al registro o solo al control, es el gran número de entradas y salidas que puede disponer incluidas en un mismo y compacto equipo. La versión desarrollada CMC-99 puede tener hasta 48 entradas de medición o entradas digitales y 60 canales virtuales. La versión CMC-141 puede contar hasta con el 50% de entradas y salidas, así como canales virtuales adicionales. Gracias a un diseño modular bien pensado, puede elegir entre una amplia gama de módulos y conectarlos a las ranuras de manera que usted obtenga en ella lo que desea para su proceso, pero no por ello usted tiene que utilizar todos los slots disponibles. La imagen siguiente presenta una de las configuraciones solicitadas por diversos clientes más a menudo, que incluyen todo lo necesario para procesos típicos. Usted puede también decidir por su cuenta el uso de canales virtuales, si se va a utilizar las lecturas de medición directa, funciones matemáticas, temporizadores, creación de perfiles, puntos de referencia o los objetos virtuales. ¿Qué pasa si un día usted quiere cambiar su configuración, añadir nuevos módulos o cambiar las ranuras? ¡Eso no es un problema! Todo lo que tiene que hacer es enviarnos el dispositivo a nosotros y nuestro personal técnico, certificado por SIMEX realizará los cambios necesarios.
52
Algunas funciones
Registro de datos: Cada MultiCon puede también trabajar como un registrador de datos. Éste posee una memoria interna de 1,5 GB, capaz de guardar por encima de 125´000,000 de muestras. Esto significa que si el modo de muestreo es intenso (cada segundo), usted puede guardar data de 24 canales durante 2 meses. Guardarlo es posible con la compra de la licencia (Licence Key Data Logging), sin embargo usted puede hacer ello antes de la compra de la licencia pues cada unidad CMC le permite realizar el muestreo gratuito durante 1 mes con la compra del equipo. Software DAQ Manager: Para gestionar tal cantidad ingente de datos SIMEX ha diseñado el software DAQ manager. Es software es gratuito y le ayuda a gestionar todos los datos. El software permite visualizar datos en forma de gráficos y tablas, los resultados de medición del grupo, crear informes y exportar datos en otros archivos. El DAQ Manager es totalmente funcional, la versión gratuita se puede descargar desde nuestra página web o comprar un CD con el software de la empresa SIMEX a través de nuestro representante en Perú, Alltronics Perú. Software Opcional para PC: El Software DAQ Manager “SIM CORDER Soft”, permite la visualización de las medidas registradas en forma de gráficos o de tablas, los resultados se pueden imprimir y exportar a otros formatos como Excel y organizar grupos. SIMEX CMC-99 & CMC-141 tecnología Europea de avanzada puesta al servicio de la industria peruana a través de nuestra representada, ALLTRONICS PERU S.A.C. Para mayor detalle y/o información revise el siguiente link: http://www.alltronicsperu.com/catalog/product_info.php?cPath=88_142 &products_id=640
