Self Storage

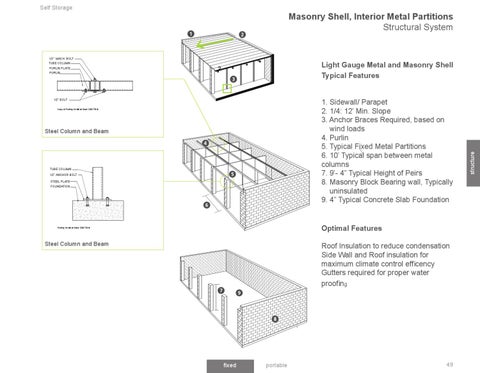

Masonry Shell, Interior Metal Partitions Structural System TUBE COLUMN
Light Gauge Metal and Masonry Shell Typical Features
1/2" ANCHOR BOLT
2
PURLIN PLATE PURLIN
STEEL PLATE FOUNDATION
1/2" BOLT Copy of Purling Detail at Base SECTION Purling Detail at Base SECTION
Steel Column and Beam
BASE CHANNEL BASE FLASHING TUBE COLUMN
BASE CLIP ANCHOR 4'-0" O.C, FRAMED OPENING JAMB COVER (INSTAL ON JAMB BEFORE FASTENING JAMB TO CLIP)
1/2" ANCHOR BOLT CAULKING STEEL PLATE
FRAMED OPENING JAMB
SCREW FASTENER FOUR PER JAMB BASE CHANNEL FLASHING
JAMB CLIP
FLOOR SLAB FOUNDATION
ANCHOR BOLT
ACCENT TRIM
FOUNDATION
WALL CAP HEAD ASSEMBLY
NOTE: PLACE 2 FASTENERS TOWARDS MIDDLE OF THE JAMB TO ELIMINATE INTERFERENCE WITH DOOR TRACK, FASTEN THRU JAMB INTO CLIP
ACCENT ANGLE FASTENER HEAD COVER
Optimal Features
Purling Detail at Base SECTION
Steel Column and Beam Multi Story Base Detail
JAMB CLIP
1/2" MACHINE BOLT
FRAMED OPENING JAMB PURLIN/ PARTITION SPLICE SCREW FASTENER FOUR PER JAMB STEEPED WALL CAP BASE CHANNEL FLASHING
Roof Insulation to reduce condensation Side Wall and Roof insulation for maximum climate control efficency Gutters required for proper water proofing
SELF DRILLING FASTENER (4) EACH WALL CAP
RAKE TRIM
ROOF PANEL
MW SADDLE 2 1/4".
FRAMED OPENING JAMB COVER (INSTAL ON JAMB BEFORE FASTENING JAMB TO CLIP)
Section @ Jamb Clip
ANCHOR BOLT
3 1/2".
WALL PANEL
1. Sidewall/ Parapet 2. 1/4: 12’ Min. Slope 3. Anchor Braces Required, based on wind loads 4. Purlin 5. Typical Fixed Metal Partitions 6. 10’ Typical span between metal columns 7. 9’- 4” Typical Height of Peirs 8. Masonry Block Bearing wall, Typically uninsulated 9. 4” Typical Concrete Slab Foundation
FOUNDATION PURLIN
NOTE: PLACE 2 FASTENERS TOWARDS MIDDLE OF THE JAMB TO ELIMINATE INTERFERENCE WITH DOOR TRACK, FASTEN THRU JAMB INTO CLIP
PURLIN CLIP , MOUNT CLIP USING APPROPRIATE HOLES TO ALLOW PURLIN TO MATCH ROOF SLOPE FLAT SIDE PARTITION PANEL CROSS PARTITION
PURLIN PARTITION WALL
RIB SIDE PARTITION PANEL
LENGTH PARTITION Section @ Jamb Clip
CROSS PARTITION
fixed
portable
49
structure
1/2" MACH. BOLT TUBE COLUMN
