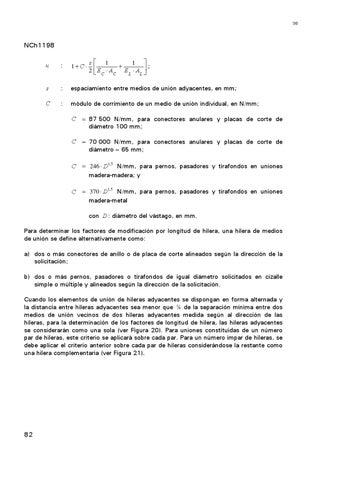

NCh1198 s 2
⎡ 1 1 ⎤ ⎢E ⋅ A + E ⋅ A ⎥ ; ⎣ C C L L ⎦
u
:
1+ C ⋅
s
:
espaciamiento entre medios de unión adyacentes, en mm;
C
:
módulo de corrimiento de un medio de unión individual, en N/mm;
C = 87 500 N/mm, para conectores anulares y placas de corte de diámetro 100 mm; C = 70 000 N/mm, para conectores anulares y placas de corte de diámetro ≈ 65 mm; C = 246 ⋅ D 1,5 N/mm, para pernos, pasadores y tirafondos en uniones madera-madera; y C = 370 ⋅ D 1,5 N/mm, para pernos, pasadores y tirafondos en uniones madera-metal con D : diámetro del vástago, en mm. Para determinar los factores de modificación por longitud de hilera, una hilera de medios de unión se define alternativamente como: a) dos o más conectores de anillo o de placa de corte alineados según la dirección de la solicitación; b) dos o más pernos, pasadores o tirafondos de igual diámetro solicitados en cizalle simple o múltiple y alineados según la dirección de la solicitación. Cuando los elementos de unión de hileras adyacentes se dispongan en forma alternada y la distancia entre hileras adyacentes sea menor que ¼ de la separación mínima entre dos medios de unión vecinos de dos hileras adyacentes medida según al dirección de las hileras, para la determinación de los factores de longitud de hilera, las hileras adyacentes se considerarán como una sola (ver Figura 20). Para uniones constituidas de un número par de hileras, este criterio se aplicará sobre cada par. Para un número impar de hileras, se debe aplicar el criterio anterior sobre cada par de hileras considerándose la restante como una hilera complementaria (ver Figura 21).
82
