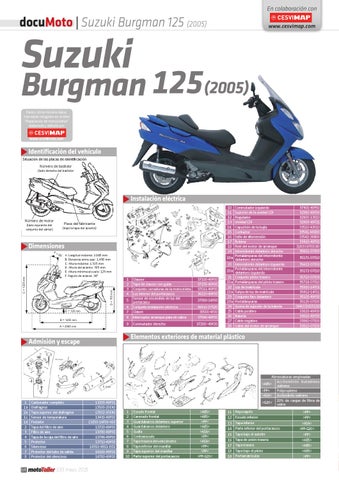

docuMoto | Suzuki Burgman 125 (2005)
www.cesvimap.com
Suzuki
Burgman 125(2005) Estos y otros muchos datos más están recogidos en el libro “Reparación de motocicletas” elaborado y editado por www.cesvitienda.com
Identificación del vehículo Situación de las placas de identificación N˙ mero bastidor Número de de bastidor
(lado derecho bastidor) (lado derecho deldel bastidor
Instalación eléctrica Número de motor N˙ mero de motor (Lado izquierdo del conjunto (lado izquierdo del del c rter) conjunto del cárter)
10 11 12 13 14. 15 16 17 18 19
Placa del fabricante
Placa del fabricante (bajo la tapa del asiento)
(bajo la tapa del asiento)
Dimensiones 26
∫
A. Longitud máxima: 2.085 mm B. Distancia entre ejes: 1.450 mm C. Altura máxima: 1.325 mm D. Altura del asiento: 705 mm E. Altura mínima al suelo: 125 mm F. Ángulo de avance: 26°
D = 705 mm
C = 1325 mm
F=
E = 125 mm B = 1450 mm A = 2085 mm
19a 20 20a 1 2 3 4 6 7 8
Clausor Tapa de clausor con guías Conjunto cerraduras de la motocicleta Luz interior del portacascos Sensor de encendido de luz del portacasco Conjunto instalación eléctrica Claxon Interruptor arranque pata de cabra
36610-07E20 38500-4F00 37840-49F00
9
Conmutador derecho
37200--49F20
5
37100-49F00 37155-49F00 37011-49F00 36210-49F00 37980-14F00
21 21a 22 22a 23 23a 24 25 26 27 28
Conmutador izquierdo Sujeción de la unidad CDI Regulador Unidad CDI Capuchón de la bujía Contactor Sello de alta tensión Bobina Relé del motor de arranque Intermitente delantero derecho Portalámparas del intermitente delantero derecho Intermitente delantero izquierdo Portalámparas del intermitente delantero izquierdo Conjunto piloto trasero Portalámparas del piloto trasero Luz de matrícula Tulipa de luz de matrícula Conjunto faro delantero Portalámparas Goma de sujeción de la batería Cable positivo Batería Cable negativo Cable del motor de arranque
37400-49F60 32980-49F00 32800-13E10 32900-49F21 33510-43010 33541.44D00 33542-38B00 33410-49F00 31800C47E00J00 35601-07E00 35171-07E10 35602-07E00 35172-07E10 35710-07E00 35718-07E10 35910-14F01 35912-14F11 35100-49F00 35125-07E00 09462C000151000 33820-49F00 33610-49F00 33860-07E00 33810-07E00
Elementos exteriores de material plástico
Admisión y escape
Abreviaturas empleadas Acrilonitrilo butadieno estireno >PP< Polipropileno >ASA< Acrilonitrilo estireno de cargas de fibra de >G20< 20% vidrio >ABS<
1 1a 1b 1c 1d 2 3 4 5 6 7 8
64
Carburador completo Diafragma Tapa superior del diafragma Sensor de temperatura Flotador Tapa del filtro de aire Filtro de aire Tapa de la caja del filtro de aire Protector Silencioso Protector del tubo de salida Protector del silencioso
13200-49F01 13500-20EK0 13502-20EK0 13430-49F00 13250-14F00-X00 13720-49F00 13780-49F00 13746-49F00 13710-49F00 14310-4911-EO2 14180-49F00 14780-49F00
1 2 3 4 5 6 7 8 9 10
Escudo frontal Carenado frontal Guardabarros delantero superior Guardabarros delantero Quilla Contraescudo Tapa trasera del velocímetro Tapa inferior del manillar Tapa superior del manillar Parte superior del portacascos
>ABS< >ABS< >PP< >ABS< >ASA< >PP< >ASA< >PP< >PP< >PP-G20<
11 12 13 14 15 16 17 18 19
Reposapiés Escudo inferior Tapa inferior Parte inferior del portacascos Tapa bajo el asiento Tapa de unión trasera Tapa trasera Tapa bajo el piloto Portamatrículas
>PP< >PP< >ASA< >PP-G20< >PP< >ABS< >ABS< >ABS< >PP<
233 mayo 2015
