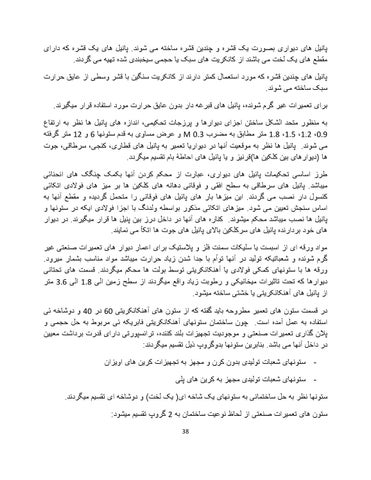

‫پانیل های دیواری بصورت یک قشره و چندین قشره ساخته می شوند‪ .‬پانیل های یک قشره که دارای‬ ‫مقطع های یک لخت می باشند از کانکریت های سبک یا حجمی سیخبندی شده تهیه می گردند‪.‬‬ ‫پانیل های چندین قشره که مورد استعمال کمتر دارند از کانکریت سنگین با قشر وسطی از عایق حرارت‬ ‫سبک ساخته می شوند‪.‬‬ ‫برای تعمیرات غیر گرم شونده‪ ،‬پانیل های قبرغه دار بدون عایق حرارت مورد استفاده قرار میگیرند‪.‬‬ ‫به منظور متحد الشکل ساختن اجزای دیوارها و پرزجات تحکیمی‪ ،‬اندازه های پانیل ها نظر به ارتفاع‬ ‫‪ 2.8 ،2.5 ،2.1 ،1.1‬متر مطابق به مضرب ‪ M 1.3‬و عرض مساوی به قدم ستونها ‪ 1‬و ‪ 21‬متر گرفته‬ ‫می شوند‪ .‬پانیل ها نظر به موقعیت آنها در دیواریا تعمیر به پانیل های قطاری‪ ،‬کنجی‪ ،‬سرطاقی‪ ،‬جوت‬ ‫ها (دیوارهای بین کلکین ها)قرنیز و یا پانیل های احاطۀ بام تقسیم میگردد‪.‬‬ ‫طرز اساسی تحکیمات پانیل های دیواری‪ ،‬عبارت از محکم کردن آنها بکمک چنگک های انحنائی‬ ‫میباشد‪ .‬پانیل های سرطاقی به سطح افقی و فوقانی دهانه های کلکین ها بر میز های فوالدی اتکائی‬ ‫کنسول دار نصب می گردند‪ .‬این میزها بار های پانیل های فوقانی را متحمل گردیده و مقطع آنها به‬ ‫اساس سنجش تعیین می شود‪ .‬میزهای اتکائی مذکور بواسطه ولدنگ با اجزا فوالدی ایکه در ستونها و‬ ‫پانیل ها نصب میباشد محکم میشوند‪ .‬کناره های آنها در داخل درز بین پنیل ها قرار میگیرند‪ .‬در دیوار‬ ‫های خود بردارنده پانیل های سرکلکین باالی پانیل های جوت ها اتکأ می نمایند‪.‬‬ ‫مواد ورقه ای از اسبست یا سلیکات سمنت فلز و پالستیک برای اعمار دیوار های تعمیرات صنعتی غیر‬ ‫گرم شونده و شعباتیکه تولید در آنها توأم با جدا شدن زیاد حرارت میباشد مواد مناسب بشمار میرود‪.‬‬ ‫ورقه ها با ستونهای کمکی فوالدی یا آهنکانکریتی توسط بولت ها محکم میگردند‪ .‬قسمت های تحتانی‬ ‫دیوارها که تحت تاثیرات میخانیکی و رطوبت زیاد واقع میگردند از سطح زمین الی ‪ 2.8‬الی ‪ 3.1‬متر‬ ‫از پانیل های آهنکانکریتی یا خشتی ساخته میشود‪.‬‬ ‫در قسمت ستون های تعمیر مطروحه باید گفته که از ستون های آهنکانکریتی ‪ 11‬در ‪ 41‬و دوشاخه ئی‬ ‫استفاده به عمل آمده است‪ .‬چون ساختمان ستونهای آهنکانکریتی فابریکه ئی مربوط به حل حجمی و‬ ‫پالن گذاری تعمیرات صنعتی و موجودیت تجهیزات بلند کننده‪ ،‬ترانسپورتی دارای قدرت برداشت معیین‬ ‫در داخل آنها می باشد‪ .‬بنابرین ستونها بدوگروپ ذیل تقسیم میگردند‪:‬‬ ‫ ستونهای شعبات تولیدی بدون کرن و مجهز به تجهیزات کرین های اویزان‬‫ ستونهای شعبات تولیدی مجهز به کرین های پلی‬‫ستونها نظر به حل ساختمانی به ستونهای یک شاخه ای( یک لخت) و دوشاخه ای تقسیم میگردند‪.‬‬ ‫ستون های تعمیرات صنعتی از لحاظ نوعیت ساختمان به ‪ 1‬گروپ تقسیم میشود‪:‬‬ ‫‪38‬‬
