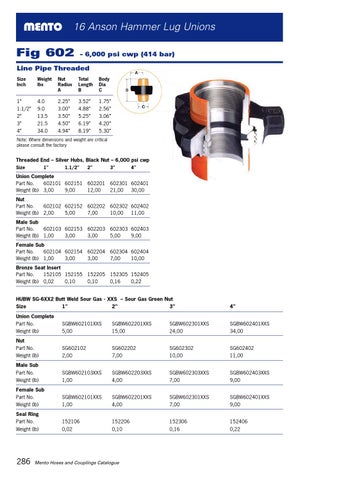

16 Anson Hammer Lug Unions
Fig 602
– 6,000 psi cwp (414 bar)
Line Pipe Threaded Size Inch
Weight lbs
Nut Radius A
Total Length B
Body Dia C
1” 1.1/2” 2” 3” 4”
4.0 9.0 13.5 21.5 34.0
2.25” 3.00” 3.50” 4.50” 4.94”
3.52” 4.88” 5.25” 6.19” 8.19”
1.75” 2.56” 3.06” 4.20” 5.30”
Note: Where dimensions and weight are critical please consult the factory
Threaded End – Silver Hubs, Black Nut – 6,000 psi cwp Size
1"
1.1/2"
2"
3"
4"
Union Complete Part No. 602101 602151 602201 602301 602401 Weight (lb) 3,00 9,00 12,00 21,00 30,00 Nut Part No. 602102 602152 602202 602302 602402 Weight (lb) 2,00 5,00 7,00 10,00 11,00 Male Sub Part No. 602103 602153 602203 602303 602403 Weight (lb) 1,00 3,00 3,00 5,00 9,00 Female Sub Part No. 602104 602154 602204 602304 602404 Weight (lb) 1,00 3,00 3,00 7,00 10,00 Bronze Seat Insert Part No. 152105 152155 152205 152305 152405 Weight (lb) 0,02 0,10 0,10 0,16 0,22
HUBW SG-6XX2 Butt Weld Sour Gas - XXS – Sour Gas Green Nut Size 1" 2" 3"
4"
Union Complete Part No. Weight (lb)
SGBW602101XXS 5,00
SGBW602201XXS 15,00
SGBW602301XXS 24,00
SGBW602401XXS 34,00
Nut Part No. Weight (lb)
SG602102 2,00
SG602202 7,00
SG602302 10,00
SG602402 11,00
Male Sub Part No. Weight (lb)
SGBW602103XXS 1,00
SGBW602203XXS 4,00
SGBW602303XXS 7,00
SGBW602403XXS 9,00
Female Sub Part No. Weight (lb)
SGBW602101XXS 1,00
SGBW602201XXS 4,00
SGBW602301XXS 7,00
SGBW602401XXS 9,00
Seal Ring Part No. Weight (lb)
152106 0,02
152206 0,10
152306 0,16
152406 0,22
286
Mento Hoses and Couplings Catalogue
