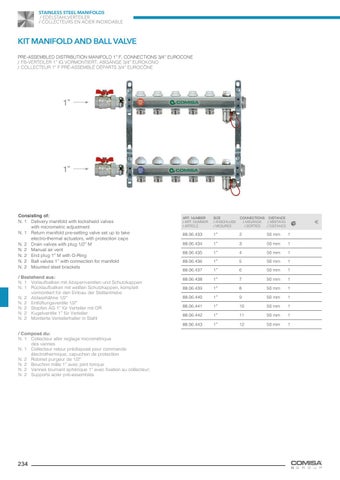

STAINLESS STEEL MANIFOLDS / EDELSTAHLVERTEILER / COLLECTEURS EN ACIER INOXIDABLE
KIT MANIFOLD AND BALL VALVE PRE-ASSEMBLED DISTRIBUTION MANIFOLD 1” F, CONNECTIONS 3/4” EUROCONE / FB-VERTEILER 1” IG VORMONTIERT, ABGÄNGE 3/4” EUROKONO / COLLECTEUR 1” F PRÉ-ASSEMBLÉ DÉPARTS 3/4” EUROCÔNE
1”
1”
Consisting of: N. 1 Delivery manifold with lockshield valves with micrometric adjustment N. 1 Return manifold pre-setting valve set up to take electro-thermal actuators, with protection caps N. 2 Drain valves with plug 1/2” M N. 2 Manual air vent N. 2 End plug 1” M with O-Ring N. 2 Ball valves 1” with connection for manifold N. 2 Mounted steel brackets / Bestehend aus: N. 1 Vorlaufbalken mit Absperrventilen und Schutzkappen N. 1 Rücklaufbalken mit weißen Schutzkappen, komplett vormontiert für den Einbau der Stellantriebe N. 2 Ablasshähne 1/2” N. 2 Entlüftungsventile 1/2” N. 2 Stopfen AG 1” für Verteiler mit OR N. 2 Kugelventile 1” für Verteiler N. 2 Montierte Verteilerhalter in Stahl / Composé du: N. 1 Collecteur aller reglage micrométrique des vannes N. 1 Collecteur retour prédisposé pour commande électrothermique, capuchon de protection N. 2 Robinet purgeur de 1/2” N. 2 Bouchon mâle 1” avec joint torique N. 2 Vannes tournant sphérique 1” avec fixation au collecteur; N. 2 Supports acier pré-assemblés
234
ART. NUMBER / ART. NUMMER / ARTICLE
SIZE / ANSCHLUSS / MESURES
CONNECTIONS DISTANCE / ABGÄNGE / ABSTAND / SORTIES / DISTANCE
88.06.433
1”
2
50 mm
1
88.06.434
1”
3
50 mm
1
88.06.435
1”
4
50 mm
1
88.06.436
1”
5
50 mm
1
88.06.437
1”
6
50 mm
1
88.06.438
1”
7
50 mm
1
88.06.439
1”
8
50 mm
1
88.06.440
1”
9
50 mm
1
O
88.06.441
1”
10
50 mm
1
88.06.442
1”
11
50 mm
1
88.06.443
1”
12
50 mm
1
