F A S S A' A D H A L L STUDIO DESAIN 3

Fassa'ad merupakan gabungan dari داﺆﻓ [fū'ād] yang Bermakna Hati dan ﺪﻌﺳ [Sa'ad] yang bermakna Bahagia. Fassa'ad memiliki makna Hati yang Bahagia. Sebuah jiwa yang membawa kebahagiaan kepada para orang lain dan dirinya sendiri.

Lokasi gerbang berada di utara site site sebagai pintu masuk, Toilet berada di timur site tepat berada di depan timur bangunan serbaguna, Bangunan serbaguna berada di selatan tepatnya berada ditengah agar dapat terlihat dari luar gerbang dengan jelas. Peletakan bangunan serbagunaditengahsebagaiintidantoiletsebagai supportviewdarigerbang,Terdapatlahankosong dipakaiparkiratauacaraoutdoor

Lebar dari gerbang dihitung dari jalan ditambah luas trotoar. Sehingga minimum lebarnya adalah 6 meter dimana 1 meter untuk trotoar. Tinggi truk fuso adalah 3,2 meter dan lebar 2,5 meter. Sehingga tinggi minimum gerbang adalah 3,5 meter minimal sebagai acuan tinggi truk yang akanlewat.

Gerbang perlu naungan agar pengguna dapat terhindar dari sinar matahari, Naungan perlu melindungi pengguna yang menaung pada jam jam tertentu. Suhu yang lumayan panas pada site diperlukan respon berupa vegetasi, Angin yang semilir pada lokasi menjadi pendukung kenyamanan pada lokasi sehingga respon desain adalah dengan bukaan yang lebar namun tetap menaungi dari sinar matahari. Dikarenakan wilayah ini eks sawah, sehingga material yang dipakai sebagai pondasi adalah beton bertulang, untuk gerbang menggunakan beton, naungan menggunakan beton, fiberglass, atau plat metal dimanamaterialbisaberbentuklekukan.

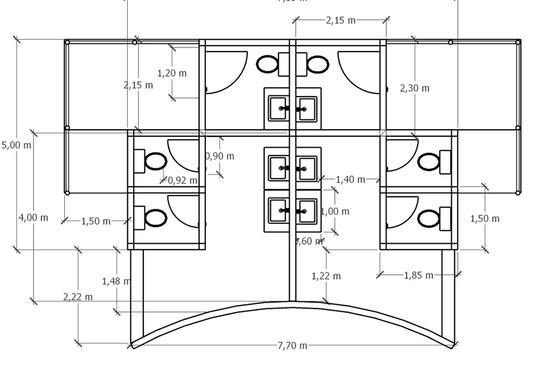

Ukuran minimum sebuah toilet dengan system sanitasi wc adalah 150cm x 90cm. Dengan lebar pintu 75cm dimana jarak kloset dengan pintu terbuka minimal 25cm sebagai batas kenyamanan. Sementara untuk ukuran minimum toilet difabel adalah lebar min. 160cm dan Panjang 200cm dengan ruang bebasmin.110cm.Pintumin.90cm,selainitu perlu aksesoris khusus seperti handgrip pada toilet.

Rancangan desain total toilet adalah masing masing 2 toilet biasa dan 1 toilet difabel pergender. Entry masuk masing masing toilet dipisah karena pengguna butuh privasi. Daerah masuk ke toilet terdapat ramp untuk memudahkandifabelberkursiroda.

Dikarenakan wilayah ini cukup panas, material yang dipakai sebagai tembok adalah batu bata karena dapat menyerap panas dengan baik dan beton sebagai struktur. Sementara atap dapat menggunakan concrete, genteng tanah liat atau composition shingle (komposit yang terbuat dari fiberglass atau alas selulosa, aspal, dan butiran mineral). Untuk alas sendiri menggunakan lantai vinyl agar tidak licin dan ubin batu untuk menambah kesan natural. Naungan bangunan dibentuk terpisah dengan tembok sehingga ada gap untuk bau odor bisa keluardaritoilet.

TampakSelatan TampakTimur

TampakUtara

TampakSelatan TampakTimur

Gedungserbaguna

Lokasi yang diambil berada di jalan Tanjung Pramuka, kabupaten pekalongan. Tempat ini adalah dulunya merupakan sawah, namun sekarang lahan tersebut sudah tidak ditanam lagi hampir satu tahun dan lahannya sudah menjadilahankosongberumput.

Datarnya kontur tapak membuat mudahnya desain bangunan tanpa harus memikirkan kontur tanah. Dengan kondisi kontur yang rata mempermudah proses pembangunan, selain itu juga mempermudah pengguna karena tidak perlu naik turun pada lokasi gedung. Dikarenakan lokasi site bekas sawah, tanah di area tersebut menjadi sedikit gempur dibanding lapangan yang berada di sebelah barat site. Hal itu mempengaruhi kebutuhan struktur pada wilayah site dimana haruslebihkuatdibandingstrukturbiasa.

Dengan pembagian ruangan yang simple membuat pengguna mudah memahami kondisi bangunan.Saatkondisidaruratapabilatataruang bangunan rumit dapat menimbulkan kepanikan sehingga akan memakan korban jiwa. Oleh karena itu tata ruang dibuat sesimple mungkin. Main hall terletak di sebelah kanan bangunan, terdapat lobby sebagai pintu masuk, ruang penyelenggaraberadadiselatandigabungdengan Gudangbersebelahandenganruangteknis.

Ruangan yang tidak terlalu lebar dapat menjadi kelebihan dan kekurangan dalam satu waktu. Sirkulasi menjadi lebih mudah dan dekat terutama saat keadaan darurat namun ruangan yang yang tidak terlalu luas membuat kurangnya pengguna yang berada di dalam gedung. Di satu sisi hal ini menjadi kelebihan, namun di sisi lain menjadisebuahkekurangan.

Bentuk fasad selain desainnya unik juga efisien untuk menahan sinar matahari langsung yang utamanya berada dalam hall. Bentuk fasad ini terbuatdaripanelGRCdenganstrukturhollow4x4 sehingga kuat menahan fasad tersebut. Bangunan hanya berbentuk kotak namun pembagianruangnyasudahmencukupikebutuhan sebuah bangunan gedung pertemuan. Bentuk bangunan yang simple membuat pengguna menjadi mudah memahami kondisi bangunan ketikadalamkeadaandarurat.

Desain plavon yang unik membuat suasana interior menjadi lebih indah dan nyaman. Hal itu juga membuat pemasangan lampu menjadi lebih efisien dan baik dalam pencahayaan buatan. Banyaknya penggunaan material kaca dalam bangunan membuat cahaya masuk ke dalam bangunan. Banyaknya cahaya yang masuk kedalam bangunan membuat efisiensi dan penghematan energi listrik. Dikarenakan bangunan tidak modular membuat bangunan tidak menggunakan material fabrikasi, material yangfabrikasihanyafasadkarenaterbuatdariGRC board.

Dengan menambahkan air conditioner(AC) pada bangunan membuat bangunan menjadi lebih dingin ketika cuaca sedang panas, apabila cuaca dingin AC dapat dimatikan. Selain itu bukaan yang lebar membuat bangunan menjadi lebih hangat ketika temperatur cuaca rendah karena panas mataharimasukkedalam.

Material interior yang menggunakan bata plester sebagai dinding sehingga dapat memantulkan suara, material plavon plywood dan gypsum sehingga dapat menyerap bising suara dan gaung, dan material lantai vinyl kayu serta dekorasi dekorasi yang terbuat dari kayu membuat ruangan tercukupi kebutuhan akustik ruangnya. Hal itu bertujuan agar ruangan dapat dipakai tanpa mengganggu kawasan sekitar. Struktur kolom dan balok gedung ini sangat kuat. Karena bentang kolom 6 meter kolomnya memiliki lebar 50x50 cm2, sementara balok memiliki lebar 25x50 cm2. Struktur yang besar dan tinggi juga membuat bangunan terlihat lebih kokoh dari bangunan biasanya. Struktur pondasi memiliki lebar 100x100 cm2 dan plat lantai setebal25cm.
