T E K N I S K A TÄT N I N G A R TEKNISKA TÄTNINGAR

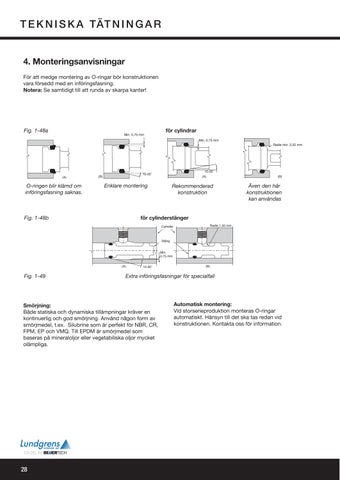

4. Monteringsanvisningar För att medge montering av O-ringar bör konstruktionen vara försedd med en införingsfasning. Notera: Se samtidigt till att runda av skarpa kanter!
Fig. 1-48a
Min. 0,75 mm
för cylindrar Min. 0,75 mm
O-ringen blir klämd om införingsfasning saknas.
10-20˚
10-20˚
(B)
(A)
(A)
Enklare montering
Rekommenderad konstruktion
Radie min. 2,35 mm
(B)
Även den här konstruktionen kan användas
för cylinderstänger
Fig. 1-48b
Cylinder
Radie 1,50 mm
Stång Min. 0,75 mm (A)
Fig. 1-49
10-30˚
Extra införingsfasningar för specialfall
Smörjning: Både statiska och dynamiska tillämpningar kräver en kontinuerlig och god smörjning. Använd någon form av smörjmedel, t.ex. Silubrine som är perfekt för NBR, CR, FPM, EP och VMQ. Till EPDM är smörjmedel som baseras på mineraloljor eller vegetabiliska oljor mycket olämpliga.
6:28 28
(B)
Automatisk montering: Vid storserieproduktion monteras O-ringar automatiskt. Hänsyn till det ska tas redan vid konstruktionen. Kontakta oss för information.
