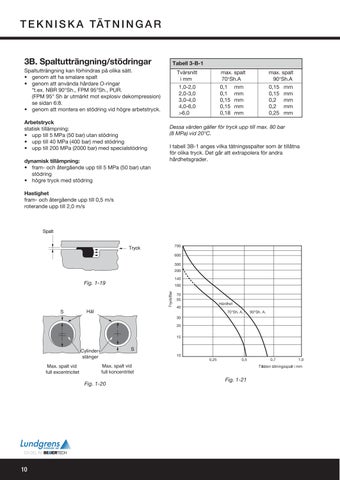

3B. Spaltutträngning/stödringar Spaltutträngning kan förhindras på olika sätt. • genom att ha smalare spalt • genom att använda hårdare O-ringar *t.ex. NBR 90°Sh., FPM 95°Sh., PUR. (FPM 95° Sh är utmärkt mot explosiv dekompression) se sidan 6:8. • genom att montera en stödring vid högre arbetstryck. Arbetstryck statisk tillämpning: • upp till 5 MPa (50 bar) utan stödring • upp till 40 MPa (400 bar) med stödring • upp till 200 MPa (2000 bar) med specialstödring dynamisk tillämpning: • fram- och återgående upp till 5 MPa (50 bar) utan stödring • högre tryck med stödring
Tabell 3-B-1 Tvärsnitt i mm 1,0-2,0 2,0-3,0 3,0-4,0 4,0-6,0 >6,0
max. spalt 70°Sh.A
max. spalt 90°Sh.A
0,1 0,1 0,15 0,15 0,18
0,15 0,15 0,2 0,2 0,25
mm mm mm mm mm
Dessa värden gäller för tryck upp till max. 80 bar (8 MPa) vid 20°C. I tabell 3B-1 anges vilka tätningsspalter som är tillåtna för olika tryck. Det går att extrapolera för andra hårdhetsgrader.
Hastighet fram- och återgående upp till 0,5 m/s roterande upp till 2,0 m/s
Spalt Tryck
Fig. 1-19
Fig. 1-20
6:10 10
mm mm mm mm mm
Fig. 1-21
