Instrumentos Utilizados en Campo

Teodolito

El teodolito es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y horizontales. Es portátil y manual; está hecho con fines topográficos e ingenieriles, sobre todo para las triangulaciones. Con ayuda de una mira y mediante la taquimetría, puede medir distancias. Básicamente, el teodolito actual es un telescopio montado sobre un trípode y con dos círculos graduados, uno vertical y otro horizontal, con los que se miden los ángulos con ayuda de lentes.

Este equipo topográfico fue utilizado en la primera sesión de la práctica de levantamiento.

Figura 3: Teodolito usado en la práctica de campo

Estación Total

Se denomina estación total a un instrumento electro-óptico utilizado en topografía, cuyo funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de un distanciómetro y un microprocesador a un teodolito electrónico. El instrumento realiza la medición de ángulos a partir de marcas realizadas en discos transparentes. Las lecturas de distancia se realizan mediante una onda electromagnética portadora con distintas frecuencias que rebota en un prisma ubicado en el punto a medir y regresa, tomando el instrumento el desfase entre las ondas La distancia horizontal, la diferencia de alturas y las coordenadas se calculan automáticamente.

Se hizo uso de la estación total en la segunda parte de la práctica de levantamiento, pero se usó en su función como teodolito.

Figura 4: Estación total usada en la práctica de campo

Trípode

Armazón de tres pies con patas extensibles o telescópicas que terminan en regiones de hierro con estribos para pisar y clavar en el terreno. Deben ser estables y permitir que el aparato quede a la altura de la vista del operador. Este instrumento cuenta en la parte superior una base triangular que sirve para sostener ciertos instrumentos o aparatos topográficos.

Figura 5: Trípode topográfico

Mira

En topografía, una estadía o mira estadimétrica, es una regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir, diferencias de altura. Con una mira, también se pueden medir distancias con métodos trigonométricos, o mediante un telémetro estadimétrico integrado dentro de un nivel topográfico, un teodolito, o bien un taquímetro.

La mira está graduada generalmente en dobles centímetros, puede ser de una sola pieza (enteriza) de dos piezas articuladas o de dos o más enchufadas unas en otras. La longitud más corriente de las miras es de tres o cuatro.

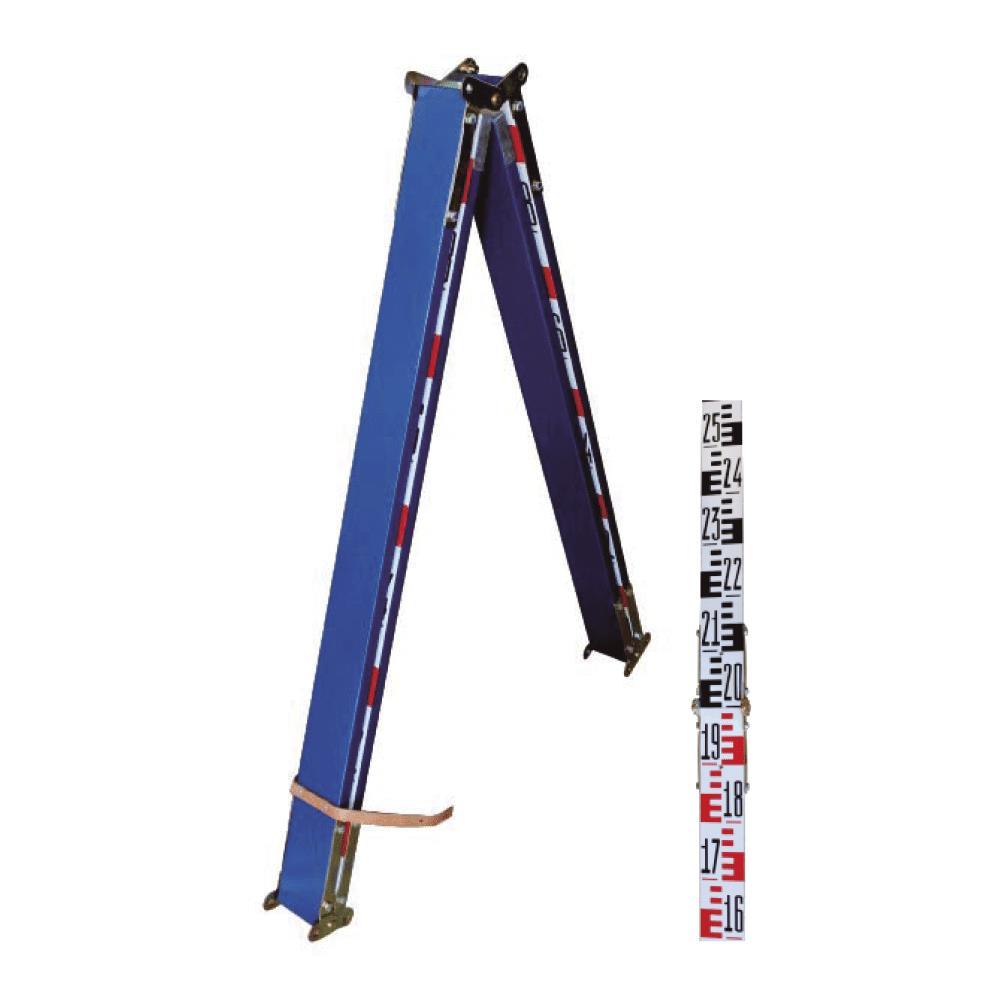

Figura 6: Mira plegable usada en la primera sesión práctica

Jalones

Los jalones topográficos se utilizan para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito, la brújula, el sextante u otros instrumentos de medición electrónicos como la estación total. Se fabrican en tramos de 1,50 m. o 1,00 m de largo, enchufables mediante los regatones o roscables entre sí para conformar un jalón de mayor altura y permitir una mejor visibilidad en zonas boscosas o con fuertes desniveles.

Figura 7: Jalones usados en la primera sesión practica

Prisma y Porta Prisma

Un prisma topográfico es un aparato, empleado para medición en topografía, de forma circular que se encuentra constituido por un conjunto de cristales. Así mismo, algunos prismas se usan en la parte superior de un poste de prisma o porta prisma, mientras que otros están hechos para montarse en la parte superior de un trípode.

Figura 8: Prisma y porta prisma usados en la segunda sesión practica

Wincha o Cinta Métrica

La wincha o cinta topográfica, cuenta con una graduación y permite medir de forma directa una distancia. Para poder medir con la cinta topográfica primero debemos reconocer el cero de la cinta, luego debemos observar cuales son las menores divisiones de la cinta lo cual nos va a dar una idea de la precisión de la cinta.

Figura 9: Cinta métrica de 50m

Libreta de Campo

Un cuaderno de campo o diario de campo es una herramienta usada por investigadores de varias áreas para hacer anotaciones cuando ejecutan trabajos de campo, Esta libreta facilita el trabajo de recopilar apuntes cuando se ejecutan trabajos de campo y a la vez que permite observar con facilidad los datos obtenidos en dicho campo.

Figura 10: Libreta topográfica

Cámara Fotográfica

Se hizo uso de la cámara de un teléfono celular, para poder registrar escenas del desarrollo de la práctica de levantamiento, que evidencien el desarrollo de esta y nos permita tener un registro visual de datos o elementos importantes para el cálculo de gabinete.
