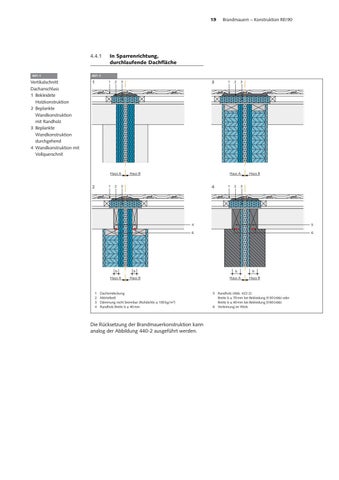

Vertikalschnitt Dachanschluss 1 Bekleidete Holzkonstruktion 2 Beplankte Wandkonstruktion mit Randholz 3 Beplankte Wandkonstruktion durchgehend 4 Wandkonstruktion mit Vollquerschnit
Brandmauern – Konstruktion REI 90
In Sparrenrichtung, durchlaufende Dachfläche
441-1
1
1
2
3
Haus A
2
1 2 3 4
1
2
3
Haus B
4
b
b
Haus B
2
3
Haus A
3
Haus A
1
1
2
Haus B
3
4
5
6
6
Dacheindeckung Mörtelbett Dämmung nicht brennbar (Rohdichte ≥ 100 kg/m3) Randholz Breite b ≥ 40 mm
Die Rücksetzung der Brandmauerkonstruktion kann analog der Abbildung 440-2 ausgeführt werden.
b
Haus A
b
Haus B
5 Randholz (Abb. 422-2) Breite b ≥ 70 mm bei Bekleidung EI 30 (nbb) oder Breite b ≥ 40 mm bei Bekleidung EI 60 (nbb) 6 Verleimung im Werk
