CG1...................................................... pág

PROYECTO VIVIENDA Evaluación Continua EC1-1 / CG1

Semana 01 - 03

Advertisement

Descripción:

Representación de 2 plantas y 2 cortes esc. 1/75. El alumno representará un modelo arquitectónico de dos pisos, con valoración y simbología correcta. Archivo de impresión valorada en PDF y archivo de autocad Desarrollará 2 cortes a nivel a nivel de anteproyecto.

Objetivo:

Aprender a expresar y crear digitalmente diseños arquitectónicos en planta y corte, respetando la simbología arquitectónica. Utilizar adecuadamente el lenguaje arquitectónico a una escala 1/75. Utilizar apropiadamente los principales comandos de dibujo, modificación y visualización en la representación de un espacio arquitectónico que satisfaga los requerimientos técnicos y estéticos. Manejar adecuadamente la valoración en corte y planta de los planos, el trabajo pone énfasis en la simbología, escalera y mobiliario.

Formato de Entrega:

Formato Autocad: Archivo DWG Formato de impresión digital: PDF

Criterios de Evaluación:

Criterios Puntaje

Valoración de elementos arquitectónicos en planta con muros pintados. Dibujo con precisión y exactitud, utilizando los tipos de línea y simbología arquitectónica.

2/8

Valoración de elementos arquitectónicos en corte. Dibujo con precisión y exactitud, según los planos de elevación, con muros y losas pintadas

Configura y coloca los bloques según la escala del plano, en planta y corte

3/6

3/6

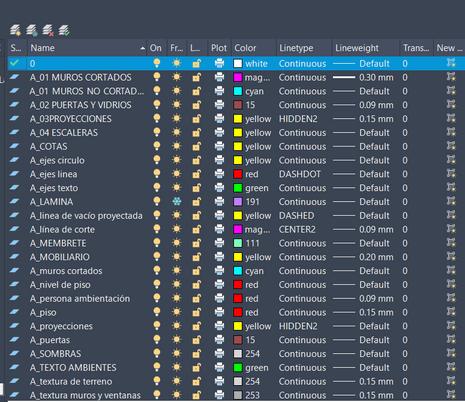

Ordenar Layers:

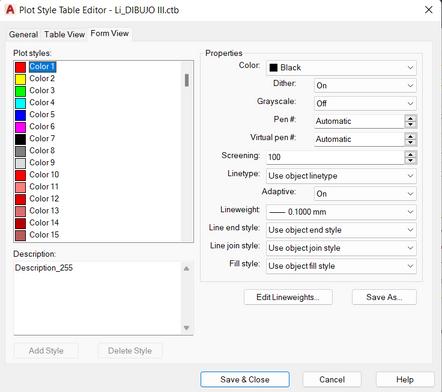

El saber y poder organizar los layouts podría considerarlo que es algo muy importante, ya que se te facilitara poder encontrar y saber reconocer en el dibujo que es cada cosa, como con la ayuda de los espesores y colores. Como el saber cual tiene mayor importancia. Asimismo poder separarlo e identificarlos de la manera que se acople mas a nosotros, es decir, aplicarlo a nuestra manera, pero de forma ordenada. Cabe destacar que su función principal radica al momento de imprimir, puesto que se debe configurar para este sea representando por un espesor y se pueda entender mejor el dibujo arquitectónico y lograra una buena presentación a nivel proyecto.

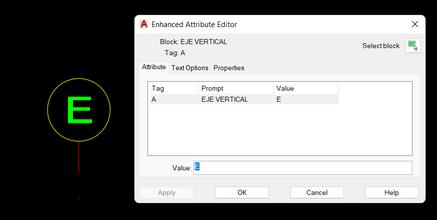

El aprender hacer bloques con atributo nos pueden ahorrar muchísimo tiempo, puesto que solo tendría una variable modificable. Lo que nos simplificaría el trabajo. Este tipo de bloques se puede aplicar para ejes, nivel de piso, NPT, NTT, líneas de corte, etc.

El aprender hacer bloques con atributo nos pueden ahorrar muchísimo tiempo, puesto que solo tendría una variable modificable. Lo que nos simplificaría el trabajo. Este tipo de bloques se puede aplicar para ejes, nivel de piso, NPT, NTT, líneas de corte, etc.

Editar atributo:

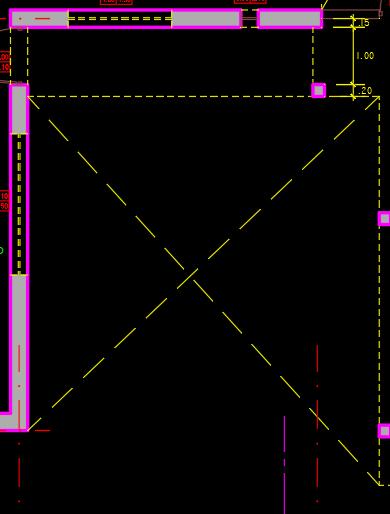

Representación de las escaleras:

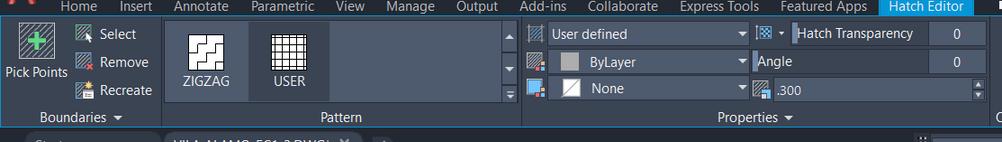

Uso del hatch:

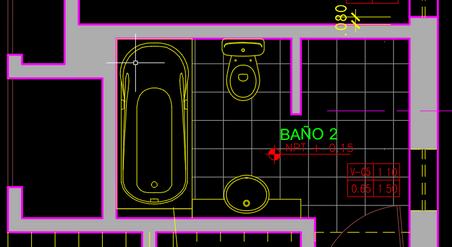

El hacer uso del hatch es sumamente importante, puesto que nos ayudara a dar texturas a los suelos, como es el caso de los baños, comedores, si hay jardines, etc. Además también para marcar los muros cortados y el suelo cortado. Asimismo podemos usarlo como si fuesen sombras.

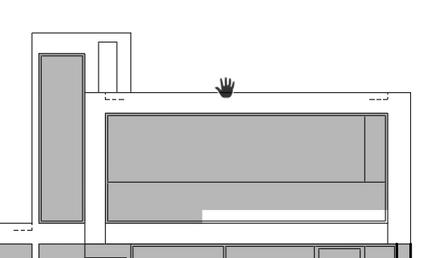

Representación de las proyecciones:

Ventana alta

ventana con dintel Este fue uno de mis principales errores que cometí en la pre-entrega, por ello salí con una baja calificación, ya que estaba haciendo un mal uso de las proyecciones. Es decir, estaba proyectando todo como si fueran ventanas altas, cuando en realidad el corte también pasaba por la ventana por ende no debían ir proyectadas; y la forma correcta de representación es así como se muestra en la imagen. Asimismo se proyectan en las dobles alturas y/o cuando hay un vacío. De igual forma se proyectan cuando las puertas y/o ventanas cuentan con dintel. Gracias a estos errores pude tener una mejor noción de la manera correcta de la representación de las líneas segmentadas y lograr un mejor proyecto con una buena representación arquitectónica.

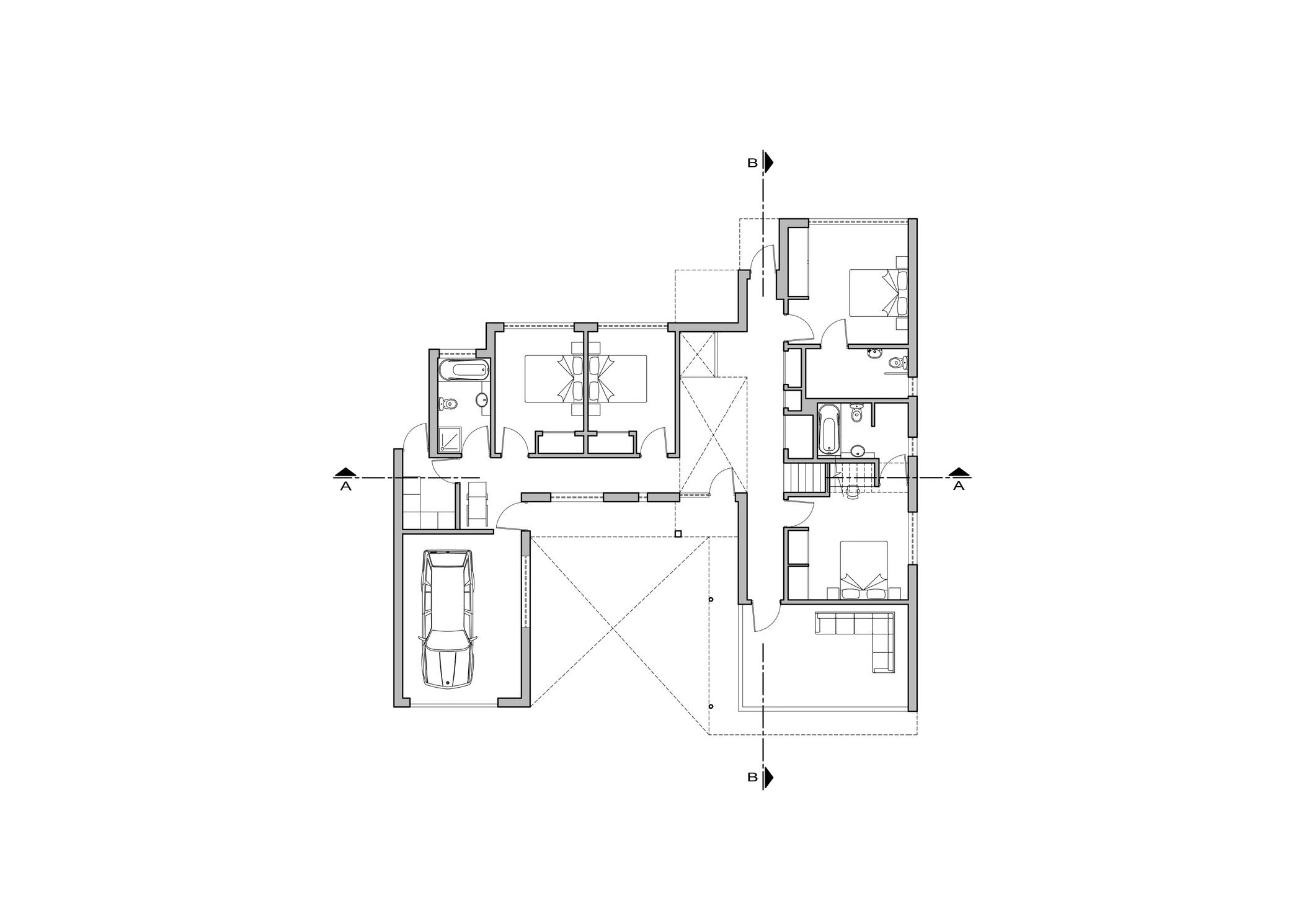

Planta del 1er nivel

Esta primera parte de la entrega, junto con un ejercicio anterior nos sirvió para ir conociendo y manejar el AUTOCAD, puesto que este programa era nuevo para nosotros. Este trabajo consistió en la elaboración de 2 plantas, 1er y 2do nivel; y de 2 cortes. Asimismo se encuentra algo vacío, puesto que no posee varios elementos necesarios en unos planos arquitectónicos, ya que era un avance y poco a poco fuimos aprendiendo muchas mas cosas, además de perfeccionar a nivel dibujo como es que se representa cada cosa. Como ya mencione anteriormente, mi principal error fueron las proyecciones, pero gracias a ello pude perfeccionarme en ese aspecto.

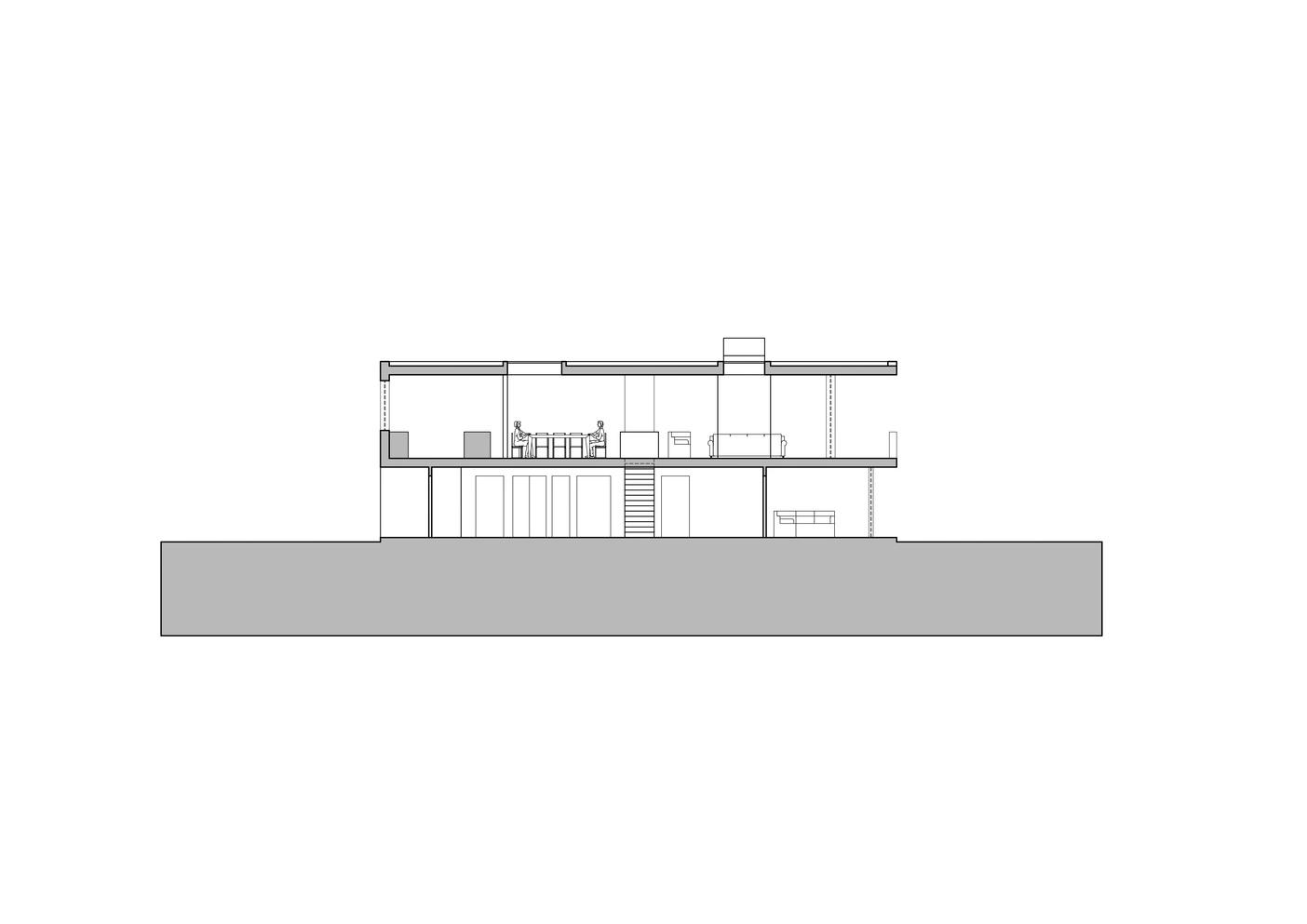

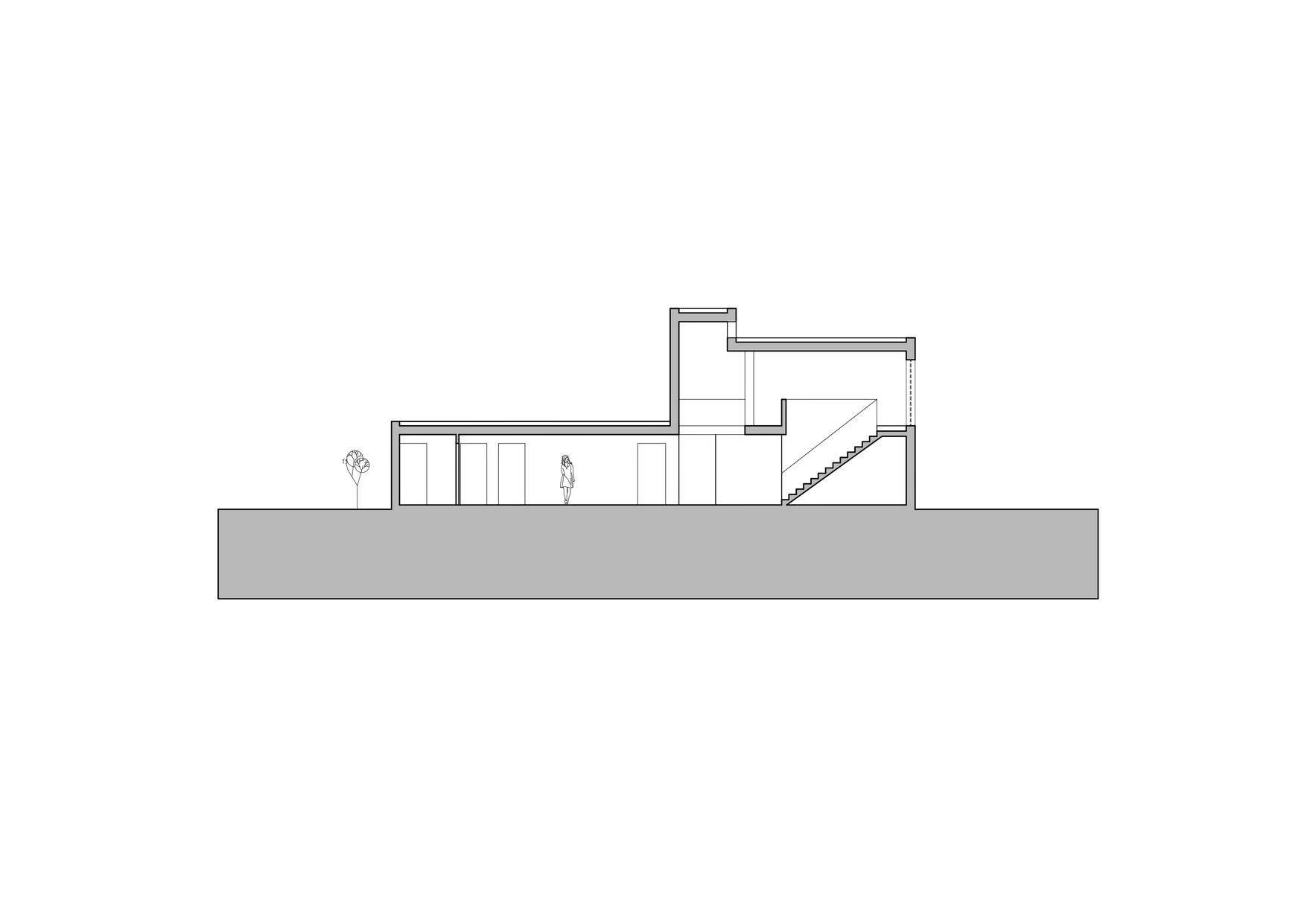

Corte A-A

Corte B-B

En estos cortes a parte de las proyecciones tengo otros errores, como es el hecho de eliminar algunas líneas, como se ve en el corte B-B y la chimenea, puesto que el mobiliario taparía a la chimenea y no tendría que salir esa línea. De igual forma hay otros pequeños o grandes errores que he cometido, pero gracias a ellos pude comprender y entender mejor el tema y en general el curso.
