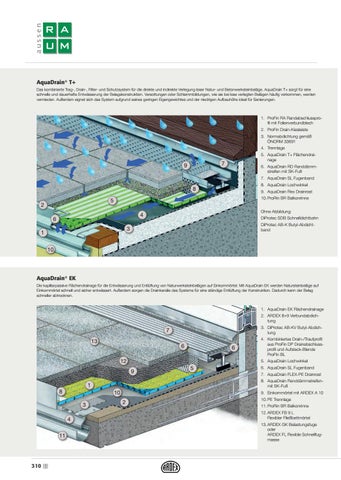

AquaDrain® T+ Das kombinierte Trag-, Drain-, Filter- und Schutzsystem für die direkte und indirekte Verlegung loser Natur- und Betonwerksteinbeläge. AquaDrain T+ sorgt für eine schnelle und dauerhafte Entwässerung der Belagskonstruktion. Versottungen oder Schlammbildungen, wie sie bei lose verlegten Belägen häufig vorkommen, werden vermieden. Außerdem eignet sich das System aufgrund seines geringen Eigengewichtes und der niedrigen Aufbauhöhe ideal für Sanierungen.
1. ProFin RA Randabschlussprofil mit Folienverbundblech 2. ProFin Drain-Kiesleiste 3. Normabdichtung gemäß ÖNORM 33691 4. Trennlage 5. AquaDrain T+ Flächendrainage
7
9
6. AquaDrain RD Randdämmstreifen mit SK-Fuß 7. AquaDrain SL Fugenband 8. AquaDrain Lochwinkel
8
9. AquaDrain Flex Drainrost 10. ProRin BR Balkonrinne
5
2
Ohne Abbildung:
4
6
DiProtec SDB Schnelldichtbahn DiProtec AB-K Butyl-Abdichtband
3
1 10
AquaDrain® EK Die kapillarpassive Flächendrainage für die Entwässerung und Entlüftung von Naturwerksteinbelägen auf Einkornmörtel. Mit AquaDrain EK werden Natursteinbeläge auf Einkornmörtel schnell und sicher entwässert. Außerdem sorgen die Drainkanäle des Systems für eine ständige Entlüftung der Konstruktion. Dadurch kann der Belag schneller abtrocknen.
1. AquaDrain EK Flächendrainage 2. ARDEX 8+9 Verbundabdichtung 3. DiProtec AB-KV Butyl-Abdichtung
7 13
6
6
12
5. AquaDrain Lochwinkel
9
10 3 4
11
310
5
6. AquaDrain SL Fugenband 7. AquaDrain FLEX-PE Drainrost 8. AquaDrain Randdämmstreifenmit SK-Fuß
1
8
4. Kombiniertes Drain-/Traufprofil aus ProFin DP Drainabschlussprofil und Aufsteck-Blende ProFIn BL
9. Einkornmörtel mit ARDEX A 10
2
10. PE Trennlage 11. ProRin BR Balkonrinne 12. ARDEX FB 9 L Flexibler Fließbettmörtel 13. ARDEX GK Belastungsfuge oder ARDEX FL Flexible Schnellfugmasse
