Parametric Wall Design
在 Rhino 繪製一個面，在這個面上產生數個座標（磚牆橫向與縱向數量）， 將平面擠出建立矩形（磚材的長、寬、高），把資料分成兩個部分，抽取部分
資料形成堆疊的磚牆，磚牆層數（橫向、縱向），將矩形封頂，完成直牆建立。
在 Rhino 繪製一個面，建立一面堆疊的直牆，從資料中隨機選取磚塊，將選
中的磚塊分隔成單獨部分，沿著Ｘ向移動，減去分隔出來的磚塊，完成牆體建立。
在 Rhino 繪製一個面，建立一面堆疊的直牆，評估指定參數形成曲線，將 磚塊沿著參數定義的曲線上旋轉，完成漣漪牆建立。
在 Rhino 繪製一個面，建立一面堆疊的直牆，各取出前後兩面的部份磚塊， 將取出的磚塊分隔，沿著Ｘ向移動磚塊，並加上原本的直牆，完成牆體建立。
漣漪牆探索
在 Rhino 繪製一個面，建立一面堆疊的直牆，測量列表的長度，輸入Sine 函數，旋轉磚塊並隨著定義出的曲線移動，完成漣漪牆建立。

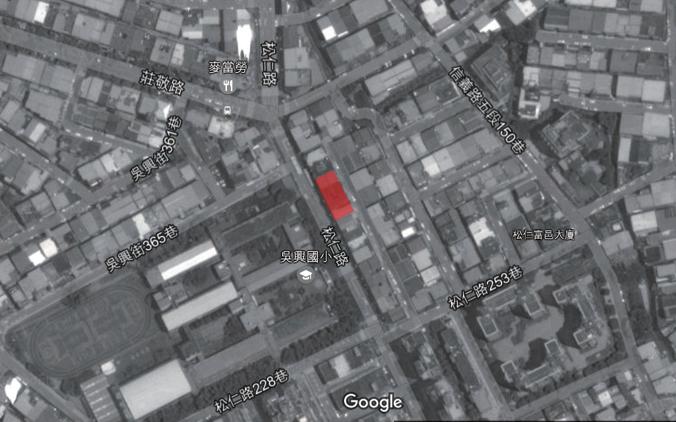

基地位於台北市老舊公寓最多的信義區， 松仁路底部附近，目前是都市更新的重要地 區，這些屋齡超過三十年的老房子，都面臨 建築設備老舊，立面損會需要修繕的危機， 各地方政府已提出許多老舊公寓拉皮的補助 方案，希望鼓勵民眾修繕老舊公寓提升市容 ，我的設計是在思考如何利用都更拆除的老 舊建材，整理出可再利用的磚材，或者是運 用廢棄物再煉製成磚塊，建立出可供建築物 立面修繕的單元營建牆體。
在 Rhino 繪製一個面，建立一面堆疊的直牆，評估牆體每一個磚頭，將磚頭 視為數個點，以灰階的點陣圖像作為選取磚塊的參考，移動選取的磚塊，完成 漣漪牆建立。
松仁路上這排老舊公寓，建築立面朝向西 方，下午一點至四點的時候，會有大量的西 曬，而平坦的立面也會增加立面的受熱面積 ，儘管基地的北側有一棟高達九樓的公寓， 以及正對面是吳興國小，皆無法阻擋大量的 西曬，因此本設計希望透過磚塊的旋轉，所 建立的漣漪磚牆，改善這排街屋的西曬問題 ，運用模擬軟體，找出建築立面受熱輻射影 響的範圍，並透過漣漪牆發展成一個個營建 的單元牆體，對老舊公寓進行拉皮。
設定參數： 外立面熱輻射模擬 晴朗天空 時間 2017/1/9 14:00 PM
首先針對基地周遭建模之後，使用 Diva for Rhino 這款可以模擬室內外熱輻射
因子的模擬軟體，利用美國能源局（Energy Plus）可供下載的台北熱輻射氣候資
料進行模擬，經過圖面可以看出老舊公寓經太陽照射最多的面積是位於四樓的部
分，熱輻射最高的部分(黃色)達到 5985 cd/m2 ，熱輻射最低的部分(橘色)達到 5355 cd/m2 ，由此可得知這棟老舊公寓西曬的問題非常嚴重。
在拿到熱輻射模擬成果後，圖像需要進行點陣化後製，轉為黑白成為磚塊旋轉的 參考圖像，透過後製的圖像，依據以下參數定義磚牆的漣漪。
1. 參考圖像中的黑色代表輻射量過高，磚塊保持原樣不旋轉。
2. 參考圖像中的灰色代表輻射量中等，磚塊可以稍微旋轉，形成小幅漣漪。
3. 參考圖像中的白色代表輻射量過低，磚塊可以大量旋轉，形成大幅漣漪。
將漣漪牆建立並放上立面模擬之後，發現有大量旋轉的磚塊能夠有效地減少 熱輻射量，因受熱面積的減少，讓牆體部分面積的熱輻射量降低到 3690 cd/m2
(綠色)，也讓建築立面的西曬問題能夠獲得解決。
設定參數： 外立面熱輻射模擬 晴朗天空 時間 2017/1/10 14:00 PM
設定參數： 外立面熱輻射模擬 晴朗天空 時間 2017/1/10 15:00 PM
設定參數： 外立面熱輻射模擬 晴朗天空 時間 2017/1/10 16:00 PM
檢討本學期設計學習的歷程與所得
這學期從設計課中認識到許多運算工具，從一開使只會使用 Rhino 建模到最後
運用 grasshopper
運算出多種結果再逐一篩選，運算工具使設計能夠更精確，但 最重要的還是取決於蒐集資料的前置作業，這些透過整理所得到的數據是設計的成 敗關鍵。在第二階段的設計中，我了解到學會使用運算工具之後，過去那些複雜且 難以製作的造型變得容易許多，我可以用不同種方式製造出許多漣漪磚牆，而這時 候設計取決於什麼，什麼才是影響這些數以百計造型的依據，是環境因素？是設計 者的堅持？這是第二階段設計中，簡老師最常問我的問題。
在工具的運用中，第二階段嘗試了雷射切割，這個過去沒用過的數位製造技術，
從模型路徑的繪製到預留切割的誤差，以及如何利用有限空間擺放出最多的切割模 型，也是在一次一次的失敗中學習並轉換為知識。
在過去的設計經驗中，沒有像這學期設計課一樣，需要思考也同時需要整理數據 資料的經歷，在第一階段的設計中我們八個人解決了許多不可思議的難題，也了解 到老師希望大家學習的設計研究方法，我很清楚自己第二階段的設計還有很多不足 ，例如運算出每層磚牆堆疊的面積，建立單元化牆體的收邊與銜接，整理每塊磚頭 旋轉的角度及資料等等，礙於自身能力及時間的關係沒有持續進行下去。
聽完評圖中侯老師給予的評語後，也了解到我們使用的模擬軟體終究是模擬，基 地周遭的環境因子隨時都有可能變動，所以該如何讓設計更精確，最土法煉鋼的方 法是設計者前去基地蒐集氣候資料，才能使設計更趨近於現況，還有簡老師的評語 ，除了分析外牆熱輻射，更應該模擬室內，因為那才是設計解決問題的重要關鍵。
