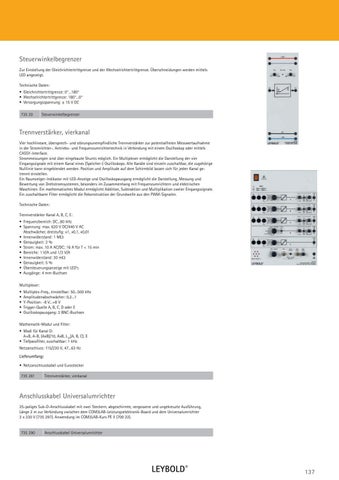

Steuerwinkelbegrenzer Zur Einstellung der Gleichrichtertrittgrenze und der Wechselrichtertrittgrenze. Überschneidungen werden mittels LED angezeigt. Technische Daten: • Gleichrichtertrittgrenze: 0°...180° • Wechselrichtertrittgrenze: 180°...0° • Versorgungsspannung: ± 15 V DC 735 20
Steuerwinkelbegrenzer
Trennverstärker, vierkanal Vier hochlineare, übersprech- und störungsunempfindliche Trennverstärker zur potentialfreien Messwertaufnahme in der Stromrichter-, Antriebs- und Frequenzumrichtertechnik in Verbindung mit einem Oszilloskop oder mittels CASSY-Interface. Strommessungen sind über eingebaute Shunts möglich. Ein Multiplexer ermöglicht die Darstellung der vier Eingangssignale mit einem Kanal eines (Speicher-) Oszilloskops. Alle Kanäle sind einzeln zuschaltbar, die zugehörige Nulllinie kann eingeblendet werden. Position und Amplitude auf dem Schirmbild lassen sich für jeden Kanal getrennt einstellen. Ein Raumzeiger-Indikator mit LED-Anzeige und Oszilloskopausgang ermöglicht die Darstellung, Messung und Bewertung von Drehstromsystemen, besonders im Zusammenhang mit Frequenzumrichtern und elektrischen Maschinen. Ein mathematisches Modul ermöglicht Addition, Subtraktion und Multiplikation zweier Eingangssignale. Ein zuschaltbarer Filter ermöglicht die Rekonstruktion der Grundwelle aus den PWM-Signalen. Technische Daten: Trennverstärker Kanal A, B, C, E: • Frequenzbereich: DC...80 kHz • Spannung: max. 620 V DC/440 V AC Abschwächer, dreistufig: x1, x0,1, x0,01 • Innenwiderstand: 1 MΩ • Genauigkeit: 2 % • Strom: max. 10 A AC/DC; 16 A für T < 15 min • Bereiche: 1 V/A und 1/3 V/A • Innenwiderstand: 30 mΩ • Genauigkeit: 5 % • Übersteuerungsanzeige mit LED‘s • Ausgänge: 4 mm-Buchsen Multiplexer: • Multiplex-Freq., einstellbar: 50...500 kHz • Amplitudenabschwächer: 0,2...1 • Y-Position: -8 V...+8 V • Trigger-Quelle A, B, C, D oder E • Oszilloskopausgang: 2 BNC-Buchsen Mathematik-Modul und Filter: • Modi für Kanal D: A+B, A-B, (AxB)/10, AxB, L1N(A, B, C), E • Tiefpassfilter, zuschaltbar: 1 kHz Netzanschluss: 115/230 V, 47...63 Hz Lieferumfang: • Netzanschlusskabel und Eurostecker 735 261
Trennverstärker, vierkanal
Anschlusskabel Universalumrichter 25-poliges Sub-D-Anschlusskabel mit zwei Steckern, abgeschirmte, vergossene und ungekreuzte Ausführung, Länge 2 m zur Verbindung zwischen dem COM3LAB-Leistungselektronik-Board und dem Universalumrichter 3 x 230 V (735 297). Anwendung im COM3LAB-Kurs PE II (700 22). 735 290
Anschlusskabel Universalumrichter
137
