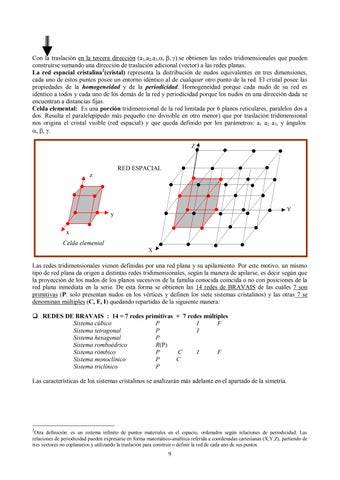

Con la traslación en la tercera dirección (a1,a2,a3,se obtienen las redes tridimensionales que pueden construirse sumando una dirección de traslación adicional (vector) a las redes planas. La red espacial cristalina 2(cristal) representa la distribución de nudos equivalentes en tres dimensiones, cada uno de estos puntos posee un entorno idéntico al de cualquier otro punto de la red. El cristal posee las propiedades de la homogeneidad y de la periodicidad. Homogeneidad porque cada nudo de su red es idéntico a todos y cada uno de los demás de la red y periodicidad porque los nudos en una dirección dada se encuentran a distancias fijas. Celda elemental: Es una porción tridimensional de la red limitada por 6 planos reticulares, paralelos dos a dos. Resulta el paralelepípedo más pequeño (no divisible en otro menor) que por traslación tridimensional nos origina el cristal visible (red espacial) y que queda definido por los parámetros: a1 a2 a3, y ángulos: . Z
RED ESPACIAL z
Y
y x Celda elemental X
Las redes tridimensionales vienen definidas por una red plana y su apilamiento. Por este motivo, un mismo tipo de red plana da origen a distintas redes tridimensionales, según la manera de apilarse, es decir según que la proyección de los nudos de los planos sucesivos de la familia conocida coincida o no con posiciones de la red plana inmediata en la serie. De esta forma se obtienen las 14 redes de BRAVAIS de las cuáles 7 son primitivas (P: solo presentan nudos en los vértices y definen los siete sistemas cristalinos) y las otras 7 se denominan múltiples (C, F, I) quedando repartidas de la siguiente manera : REDES DE BRAVAIS : 14 = 7 redes primitivas + 7 redes múltiples Sistema cúbico P I F Sistema tetragonal P I Sistema hexagonal P Sistema romboédrico R(P) Sistema rómbico P C I F Sistema monoclínico P C Sistema triclínico P Las características de los sistemas cristalinos se analizarán más adelante en el apartado de la simetría.
2
Otra definición: es un sistema infinito de puntos materiales en el espacio, ordenados según relaciones de periodicidad. Las relaciones de periodicidad pueden expresarse en forma matemático-analítica referida a coordenadas cartesianas (X,Y,Z), partiendo de tres vectores no coplanarios y utilizando la traslación para construir o definir la red de cada uno de sus puntos.
