Instalaciones electromecánicas. Cableado de telecomunicaciones

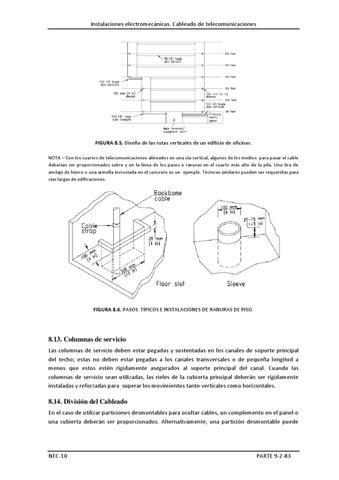

FIGURA 8.5. Diseño de las rutas verticales de un edificio de oficinas. NOTA – Con los cuartos de telecomunicaciones alineados en una vía vertical, algunos de los medios para pasar el cable deberían ser proporcionados sobre y en la línea de los pasos o ranuras en el cuarto más alto de la pila. Una tira de anclaje de hierro o una armella incrustada en el concreto es un ejemplo. Técnicas similares pueden ser requeridas para vías largas de edificaciones.
FIGURA 8.6. PASOS TÍPICOS E INSTALACIONES DE RANURAS DE PISO.
8.13. Columnas de servicio Las columnas de servicio deben estar pegadas y sustentadas en los canales de soporte principal del techo; estas no deben estar pegadas a los canales transversales o de pequeña longitud a menos que estos estén rígidamente asegurados al soporte principal del canal. Cuando las columnas de servicio sean utilizadas, las rieles de la cubierta principal deberán ser rígidamente instaladas y reforzadas para superar los movimientos tanto verticales como horizontales.
8.14. División del Cableado En el caso de utilizar particiones desmontables para ocultar cables, un complemento en el panel o una cubierta deberán ser proporcionados. Alternativamente, una partición desmontable puede
NEC-10
PARTE 9-2-83
