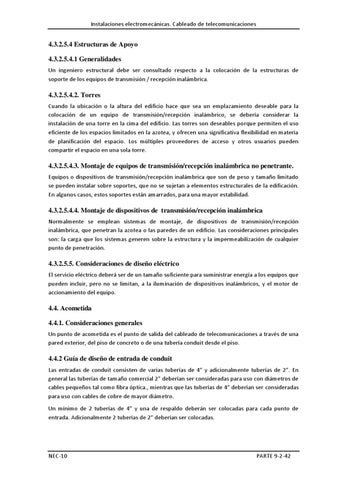

Instalaciones electromecánicas. Cableado de telecomunicaciones
4.3.2.5.4 Estructuras de Apoyo 4.3.2.5.4.1 Generalidades Un ingeniero estructural debe ser consultado respecto a la colocación de la estructuras de soporte de los equipos de transmisión / recepción inalámbrica.
4.3.2.5.4.2. Torres Cuando la ubicación o la altura del edificio hace que sea un emplazamiento deseable para la colocación de un equipo de transmisión/recepción inalámbrico, se debería considerar la instalación de una torre en la cima del edificio. Las torres son deseables porque permiten el uso eficiente de los espacios limitados en la azotea, y ofrecen una significativa flexibilidad en materia de planificación del espacio. Los múltiples proveedores de acceso y otros usuarios pueden compartir el espacio en una sola torre.
4.3.2.5.4.3. Montaje de equipos de transmisión/recepción inalámbrica no penetrante. Equipos o dispositivos de transmisión/recepción inalámbrica que son de peso y tamaño limitado se pueden instalar sobre soportes, que no se sujetan a elementos estructurales de la edificación. En algunos casos, estos soportes están amarrados, para una mayor estabilidad.
4.3.2.5.4.4. Montaje de dispositivos de transmisión/recepción inalámbrica Normalmente se emplean sistemas de montaje, de dispositivos de transmisión/recepción inalámbrica, que penetran la azotea o las paredes de un edificio. Las consideraciones principales son: la carga que los sistemas generen sobre la estructura y la impermeabilización de cualquier punto de penetración.
4.3.2.5.5. Consideraciones de diseño eléctrico El servicio eléctrico deberá ser de un tamaño suficiente para suministrar energía a los equipos que pueden incluir, pero no se limitan, a la iluminación de dispositivos inalámbricos, y el motor de accionamiento del equipo.
4.4. Acometida 4.4.1. Consideraciones generales Un punto de acometida es el punto de salida del cableado de telecomunicaciones a través de una pared exterior, del piso de concreto o de una tubería conduit desde el piso.
4.4.2 Guía de diseño de entrada de conduit Las entradas de conduit consisten de varias tuberías de 4” y adicionalmente tuberías de 2”. En general las tuberías de tamaño comercial 2” deberían ser consideradas para uso con diámetros de cables pequeños tal como fibra óptica., mientras que las tuberías de 4” deberían ser consideradas para uso con cables de cobre de mayor diámetro. Un mínimo de 2 tuberías de 4” y una de respaldo deberán ser colocadas para cada punto de entrada. Adicionalmente 2 tuberías de 2” deberían ser colocadas.
NEC-10
PARTE 9-2-42
