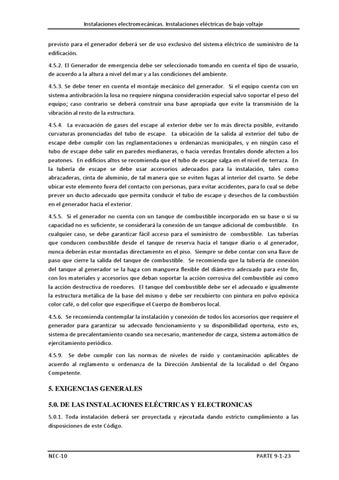

Instalaciones electromecánicas. Instalaciones eléctricas de bajo voltaje previsto para el generador deberá ser de uso exclusivo del sistema eléctrico de suministro de la edificación. 4.5.2. El Generador de emergencia debe ser seleccionado tomando en cuenta el tipo de usuario, de acuerdo a la altura a nivel del mar y a las condiciones del ambiente. 4.5.3. Se debe tener en cuenta el montaje mecánico del generador. Si el equipo cuenta con un sistema antivibración la losa no requiere ninguna consideración especial salvo soportar el peso del equipo; caso contrario se deberá construir una base apropiada que evite la transmisión de la vibración al resto de la estructura. 4.5.4. La evacuación de gases del escape al exterior debe ser lo más directa posible, evitando curvaturas pronunciadas del tubo de escape. La ubicación de la salida al exterior del tubo de escape debe cumplir con las reglamentaciones u ordenanzas municipales, y en ningún caso el tubo de escape debe salir en paredes medianeras, o hacia veredas frontales donde afecten a los peatones. En edificios altos se recomienda que el tubo de escape salga en el nivel de terraza. En la tubería de escape se debe usar accesorios adecuados para la instalación, tales como abrazaderas, cinta de aluminio, de tal manera que se eviten fugas al interior del cuarto. Se debe ubicar este elemento fuera del contacto con personas, para evitar accidentes, para lo cual se debe prever un ducto adecuado que permita conducir el tubo de escape y desechos de la combustión en el generador hacia el exterior. 4.5.5. Si el generador no cuenta con un tanque de combustible incorporado en su base o si su capacidad no es suficiente, se considerará la conexión de un tanque adicional de combustible. En cualquier caso, se debe garantizar fácil acceso para el suministro de combustible. Las tuberías que conducen combustible desde el tanque de reserva hacia el tanque diario o al generador, nunca deberán estar montadas directamente en el piso. Siempre se debe contar con una llave de paso que cierre la salida del tanque de combustible. Se recomienda que la tubería de conexión del tanque al generador se la haga con manguera flexible del diámetro adecuado para este fin, con los materiales y accesorios que deban soportar la acción corrosiva del combustible así como la acción destructiva de roedores. El tanque del combustible debe ser el adecuado e igualmente la estructura metálica de la base del mismo y debe ser recubierto con pintura en polvo epóxica color café, o del color que especifique el Cuerpo de Bomberos local. 4.5.6. Se recomienda contemplar la instalación y conexión de todos los accesorios que requiere el generador para garantizar su adecuado funcionamiento y su disponibilidad oportuna, esto es, sistema de precalentamiento cuando sea necesario, mantenedor de carga, sistema automático de ejercitamiento periódico. 4.5.9. Se debe cumplir con las normas de niveles de ruido y contaminación aplicables de acuerdo al reglamento u ordenanza de la Dirección Ambiental de la localidad o del Órgano Competente.
5. EXIGENCIAS GENERALES 5.0. DE LAS INSTALACIONES ELÉCTRICAS Y ELECTRONICAS 5.0.1. Toda instalación deberá ser proyectada y ejecutada dando estricto cumplimiento a las disposiciones de este Código.
NEC-10
PARTE 9-1-23
