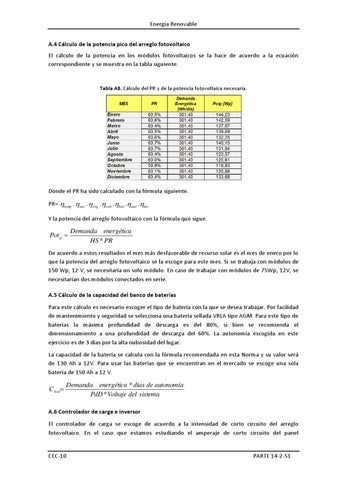

Energía Renovable A.4 Cálculo de la potencia pico del arreglo fotovoltaico El cálculo de la potencia en los módulos fotovoltaicos se la hace de acuerdo a la ecuación correspondiente y se muestra en la tabla siguiente.
Tabla A8. Cálculo del PR y de la potencia fotovoltaica necesaria.
Donde el PR ha sido calculado con la fórmula siguiente. PR= temp . suc . reg . cab . bat . aut .inv Y la potencia del arreglo fotovoltaico con la fórmula que sigue.
Pot p
Demanda energética HS * PR
De acuerdo a estos resultados el mes más desfavorable de recurso solar es el mes de enero por lo que la potencia del arreglo fotovoltaico se la escoge para este mes. Si se trabaja con módulos de 150 Wp, 12 V, se necesitaría un solo módulo. En caso de trabajar con módulos de 75Wp, 12V, se necesitarían dos módulos conectados en serie. A.5 Cálculo de la capacidad del banco de baterías Para este cálculo es necesario escoger el tipo de batería con la que se desea trabajar. Por facilidad de mantenimiento y seguridad se selecciona una batería sellada VRLA tipo AGM. Para este tipo de baterías la máxima profundidad de descarga es del 80%, si bien se recomienda el dimensionamiento a una profundidad de descarga del 60%. La autonomía escogida en este ejercicio es de 3 días por la alta nubosidad del lugar. La capacidad de la batería se calcula con la fórmula recomendada en esta Norma y su valor será de 130 Ah a 12V. Para usar las baterías que se encuentran en el mercado se escoge una sola batería de 150 Ah a 12 V.
C bat
Demanda energética * días de autonomía PdD *Voltaje del sistema
A.6 Controlador de carga e inversor El controlador de carga se escoge de acuerdo a la intensidad de corto circuito del arreglo fotovoltaico. En el caso que estamos estudiando el amperaje de corto circuito del panel
CEC-10
PARTE 14-2-51
